Σειρά J30JΟρθογώνιος Σύνδεσμος
ΔΙΑΣΥΝΔΕΟΜΕΝΟ ΜΕ ΣΕΙΡΑ MDM /MIL-DTL-83513 /Glenair Mwdm /Amphenol Series 100 ΣΥΝΔΕΣΜΟΣ
Σειρά J30J, (πρώην MIL-C-83513) περιγράφει πολωμένους, μικρο-μινιατούρα, ορθογώνιους ηλεκτρικούς συνδέσμους με επαφές συγκόλλησης ή μη αφαιρούμενες επαφές πτύχωσης. Διαθέτει ικανότητα υψηλού ρεύματος, χαμηλή αντίσταση επαφής, υψηλή διηλεκτρική αντοχή και εξαιρετική αντοχή σε κραδασμούς και δονήσεις, προσφέροντας παράλληλα υψηλή πυκνότητα ακίδων, μικρό μέγεθος και ελαφρύ σώμα, ο σύνδεσμος MIL DTL 83513 πληροί τις αυστηρές απαιτήσεις διαφορετικών εφαρμογών και σκληρών περιβαλλόντων, το οποίο είναι μηχανικά ανθεκτικό και ανθεκτικό. Ο σύνδεσμος αναφέρεται συχνά ως σύστημα σύνδεσης Micro-D, το οποίο μπορεί να εφαρμοστεί σε πλήθος συστημάτων, συμπεριλαμβανομένων των αεροδιαστημικών αεροηλεκτρονικών, ραντάρ, προηγμένων συστημάτων τεχνολογίας στρατιωτών, συστημάτων παγκόσμιας τοποθέτησης, ιατρικών συσκευών και εργαλείων γεώτρησης σε φρεάτια, κ.λπ., στα οποία το βάρος, η μικρογραφία ή η ακεραιότητα της μετάδοσης σήματος είναι υψίστης σημασίας.
Χαρακτηριστικά και χαρακτηριστικά ορθογώνιου συνδέσμου σειράς J30J
1 .Αντιστοιχεί σε προϊόντα της αμερικανικής σειράς MDM；
2.ΑΡΙΘΜΟΣ επαφής: 9,15,21,25,31,37,51,66,69,74,100,144 πυρήνες；
3.στριφτή ακίδα, υψηλή πυκνότητα επαφών； Εγκάρσια τομή του πυρήνα του σύρματος 0,035mm2～0,2mm2, προτείνεται να επιλέξετε 0,1mm2～0,15mm2； Τα μέρη κλειδώματος αυτού του προϊόντος σειράς συναρμολογούνται και παρέχονται μαζί με τα προϊόντα σύμφωνα με την απαίτηση παραγγελίας. Παρακαλούμε να το αναφέρετε στη σύμβαση
4..Η απόδοση του προϊόντος πληροί τη ζήτηση του GJB2446 (ισοδύναμο με το MIL—C-83513)εκτελεστικό εταιρικό πρότυπο:Q/FY QJ0001-2010
|
Θερμοκρασία περιβάλλοντος
|
-55～+125℃
|
Αντίσταση επαφής
|
≤10mΩ
|
|
Σχετική υγρασία
|
+40℃ έως 95%
|
Αντίσταση μόνωσης
|
≥5000MΩ
|
|
Δόνηση
|
10～2000Hz 196m/s2
|
Διηλεκτρική τάση αντοχής
|
|
|
Κραδασμός
|
735m/s²
|
Μηχανική διάρκεια ζωής
|
500 φορές
|
|
Συνολική επιτάχυνση RMS
|
23.1G
|
Στιγμιαίος χρόνος διακοπής
|
≤1μs
|
|
Ονομαστική ένταση ρεύματος
|
3A
|
|
|
Αρίθμηση εξαρτημάτων ορθογώνιου συνδέσμου σειράς J30J
| |
J30J |
X |
-15 |
ZK |
X |
P |
- G |
AD |
| Κύριος κωδικός: |
J30J |
|
|
|
|
|
|
|
| Σειρά J30J |
| Παραλλαγές: |
|
|
|
|
|
|
|
|
| Χωρίς σχεδιασμό - βασικός τύπος, |
| C-Το εξωτερικό υλικό είναι κασσίτερος χαλκού φωσφόρου και επιμετάλλωση νικελίου, |
| D-Η οπή στερέωσης άλλαξε για M2-6H, |
| M-Σφραγισμένο με κόλλα |
| Αριθμός επαφών: |
|
|
15 |
|
|
|
|
|
| 9, 15, 21, 25, 31, 37, 51, 74, 100 |
| Τύπος συνδέσμου και επαφής: |
|
|
|
ZK |
|
|
|
|
| TJ- βύσμα με ακίδες, |
| ZK- Υποδοχή με υποδοχή, |
| TJ/ZK είναι συνδυασμός στερέωσης |
| Τύπος ακροδέκτη επαφής: |
|
|
|
|
|
|
|
|
| Null-Πτύχωση, |
| S-Συγκόλληση, |
| N-Ευθεία τοποθέτηση PCB, |
| W-Γωνιακή τοποθέτηση PCB |
| Τύπος υποσυναρμολογημάτων κλειδώματος: |
|
|
|
|
|
P |
|
|
| Ελέγξτε περισσότερες λεπτομέρειες στα υποσυναρμολογήματα κλειδώματος J30J |
| Φινίρισμα: |
|
|
|
|
|
|
- G |
|
| Null- Κέλυφος επιμεταλλωμένο με νικέλιο, |
| G- Κέλυφος επιμεταλλωμένο με κάδμιο |
| Βελτιωμένος τύπος: |
|
|
|
|
|
|
|
A |

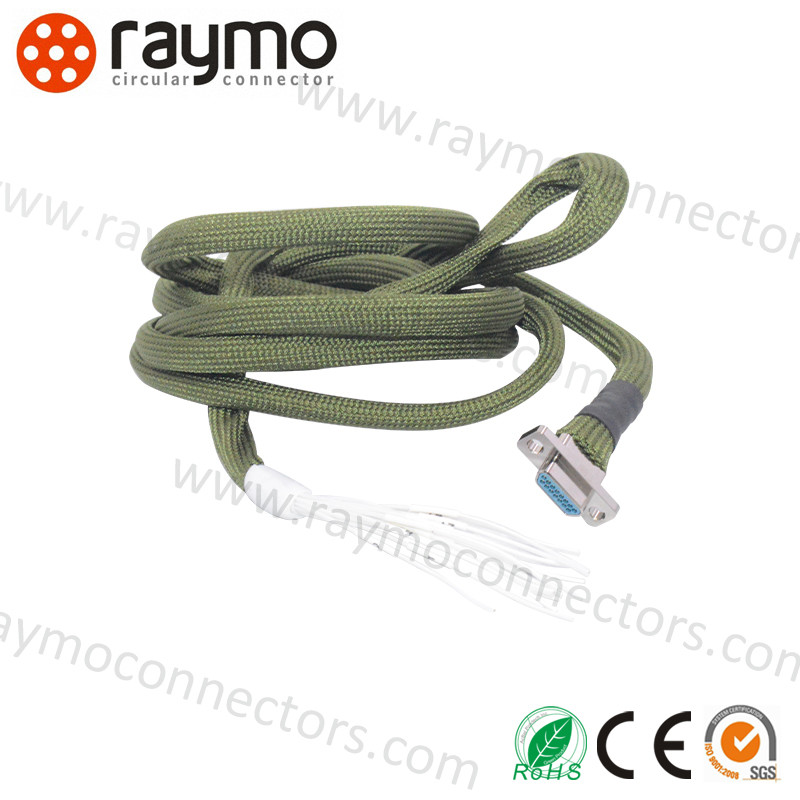

| A-Κέλυφος με σφιγκτήρα καλωδίου θωράκισης πλεξούδας, |
| C-Κατάλληλο για επαφή και το σύρμα είναι ορθή γωνία, |
| D-Υπάρχει αυλάκι αντοχής περιστροφής στο τερματικό διασύνδεσης της φλάντζας του κελύφους της υποδοχής, |
| AD-Ο συνδυασμός της παραλλαγής A και D, |
| J-Το πλέγμα του PCB είναι 1,27×2,54 (σειρά*γραμμή), |
| Q-Η φλάντζα του κελύφους έχει διευρυνθεί. |
| J30J Κοινή σειρά |
| J30J Σειρά πτύχωσης |
J30J Σειρά συγκόλλησης S |

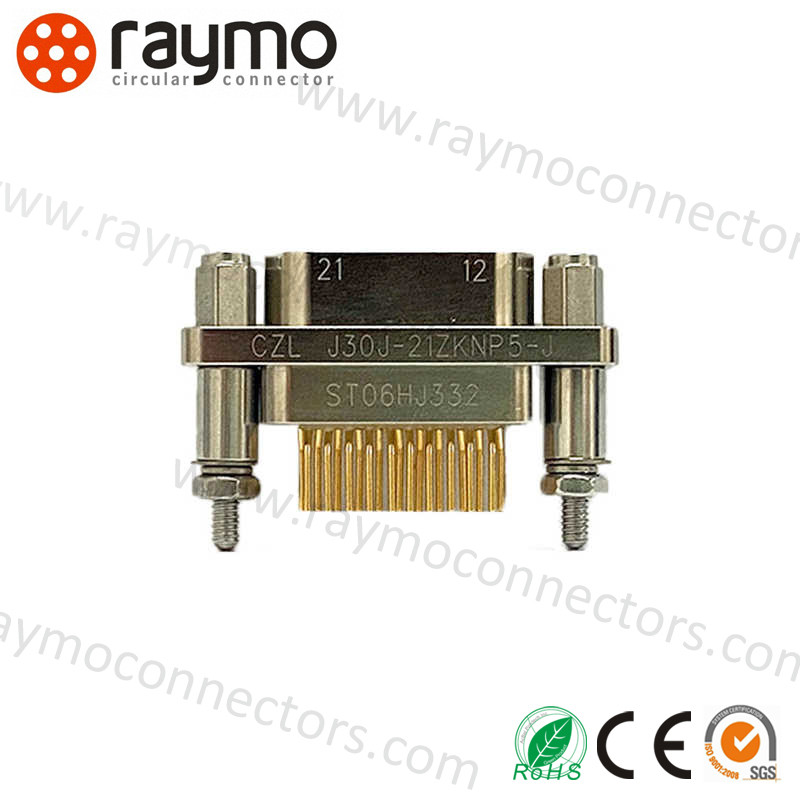

J30J Ευθεία τοποθέτηση PCB N series |
J30J Ευθεία τοποθέτηση PCB N-J series |

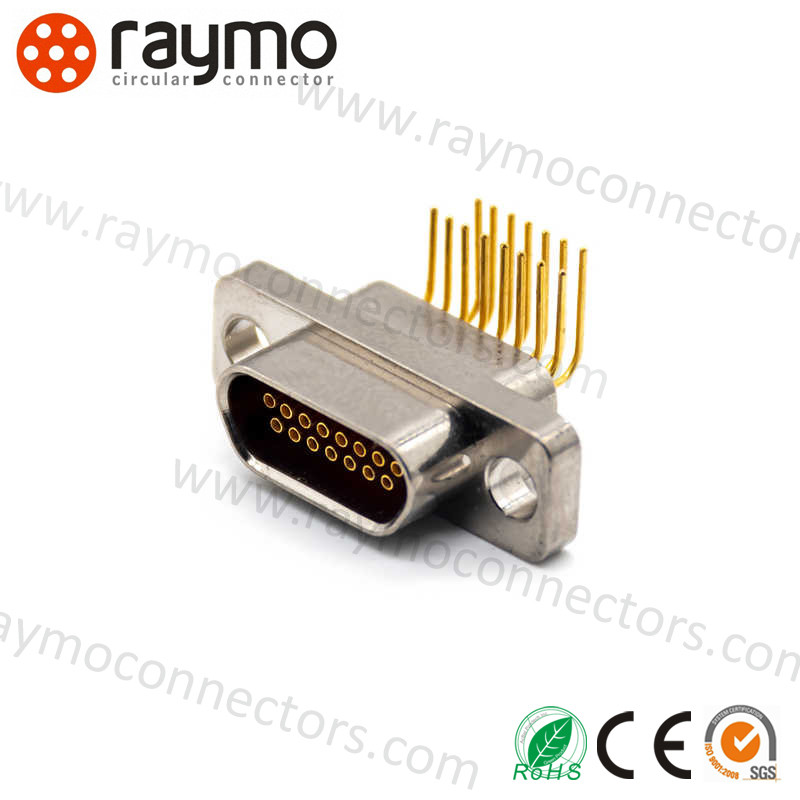

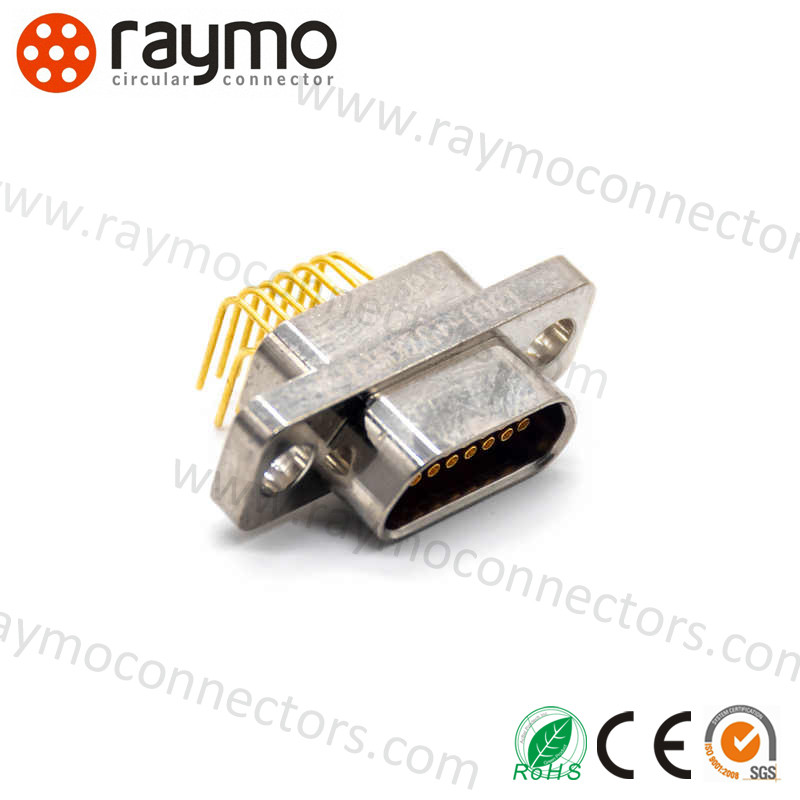

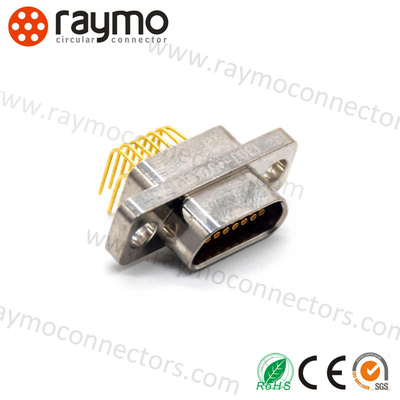

J30J 90° Γωνιακή τοποθέτηση PCB W series |
J30J 90° Γωνιακή τοποθέτηση PCB W-J series |
| |
|
|
|
|
|
| με επαφές πτύχωσης |
με επαφές συγκόλλησης |
με το πλέγμα 2,54X2,54 |
με το πλέγμα 1,27X2,54 (σειρά x γραμμή) |
με το πλέγμα 2,54X2. 54 |
με το πλέγμα 1,27X2. 54 (σειρά X γραμμή) |
