ONC-BS-1(2) Σειρά Bayonet Ultra-small Connector Shell Size 14 10 Pin Male Socket-ONC-BS-1-10/14-B1-1-B

Prct Description MilitaryONC-BS-1(2)ΣΥΝΔΕΤΗΡΕΣ:

ONC-BS-1(2)

Οι εξαιρετικά μικροί σύνδεσμοι bayonet της σειράς OHS υιοθετούν κυρίως την τεχνολογία ρωσικών συνδέσμων. Αυτός ο τύπος συνδέσμου χρησιμοποιείται ευρέως σε κυκλώματα DC και AC διαφόρων ηλεκτρικών, ραδιοφωνικών και οργάνων ελέγχου. Αποτελείται από βύσματα και υποδοχές, με θέσεις κλειδιών πολλαπλών επιπέδων για εγκατάσταση. Η λειτουργία σύζευξης του συνδέσμου είναι τύπου bayonet. Η υποδοχή δεν έχει προσάρτημα ουράς και το βύσμα έχει ένα ίσιο πλαστικό προσάρτημα ουράς. Ταυτόχρονα, μπορεί να ταιριάξει και να ανταλλαχθεί με τα αρχικά μέρη της σειράς Russian ONC-BS-1(2).

Οι σύνδεσμοι ONC-BS-1(2) προορίζονται για εργασία σε ηλεκτρικά κυκλώματα συνεχούς,
εναλλασσόμενου (συχνότητα έως 3 MHz) και παλμικού ρεύματος.
Οι σύνδεσμοι ONC-BS-1(2) αποτελούνται από σφραγισμένα περιβλήματα και μη σφραγισμένα καλώδια
υποδοχές για γενική τοποθέτηση, που έχουν πολλαπλή πολικότητα περιβλημάτων, που προστατεύουν
από τυχαία σύνδεση.
Η σύνδεση των συνδέσμων - τύπου bayonet.
Τα περιβλήματα κατασκευάζονται χωρίς επίστρωση, οι υποδοχές με ίσιο πλαστικό περίβλημα.
Τα διαγράμματα διάταξης των επαφών, ο αριθμός και οι διάμετροι των επαφών δίνονται στον πίνακα 1.
Η επίστρωση των επαφών στους συνδέσμους: ONC-BS-1 - ασήμι, ONC-BS-2 – χρυσός.
Οι σύνδεσμοι κατασκευάζονται για εσωτερική τοποθέτηση σε
σύμφωνα με τις τεχνικές προδιαγραφές BR0.364.030 TU, (παραλαβή “5”).

ΤΥΠΟΣ ΣΥΝΔΕΤΗΡΑ	Υποδοχή
ΤΥΠΟΣ ΕΠΑΦΗΣ	Αρσενικό
ΑΡΙΘΜΟΣ ΘΕΣΕΩΝ	10Pin
ΜΕΓΕΘΟΣ ΠΕΡΙΒΛΗΜΑΤΟΣ	14
ΥΛΙΚΟ ΕΠΑΦΗΣ	Κράμα χαλκού με επιχρύσωση/επιμετάλλωση με ασήμι
ΜΟΝΩΤΙΚΑ ΥΛΙΚΑ	PPS
ΥΛΙΚΟ ΠΕΡΙΒΛΗΜΑΤΟΣ	Κράμα αλουμινίου Επεξεργασία ανοδίωσης επιφάνειας, κράμα ψευδαργύρου Επιμετάλλωση νικελίου (Βιομηχανική ποιότητα)
ΜΕΓΕΘΟΣ ΕΠΑΦΗΣ	Φ1.0
ΜΕΓΙΣΤΟ ΡΕΥΜΑ ΑΝΑ ΕΠΑΦΗ	3.0A
ΑΘΡΟΙΣΜΑ ΡΕΥΜΑΤΩΝ	30A
ΟΝΟΜΑΣΤΙΚΗ ΤΑΣΗ	250V
ΑΝΤΙΣΤΑΣΗ ΕΠΑΦΗΣ	≤5MΩ
ΤΕΡΜΑΤΙΣΜΟΣ ΕΠΑΦΗΣ	Συγκόλληση
ΤΥΠΟΣ ΣΤΕΡΕΩΣΗΣ	Σύνδεση Bayonet
ΑΡΙΘΜΟΣ ΕΙΣΑΓΩΓΩΝ ΚΑΙ ΑΦΑΙΡΕΣΕΩΝ	250
ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ	-60°C – +85°C

Φωτογραφίες Prcts

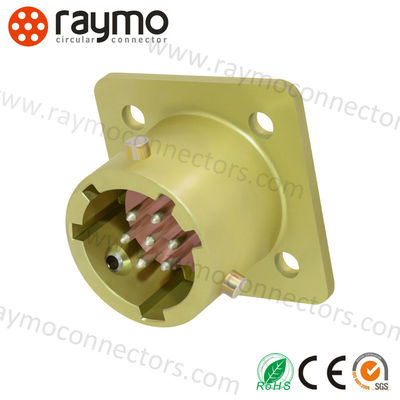

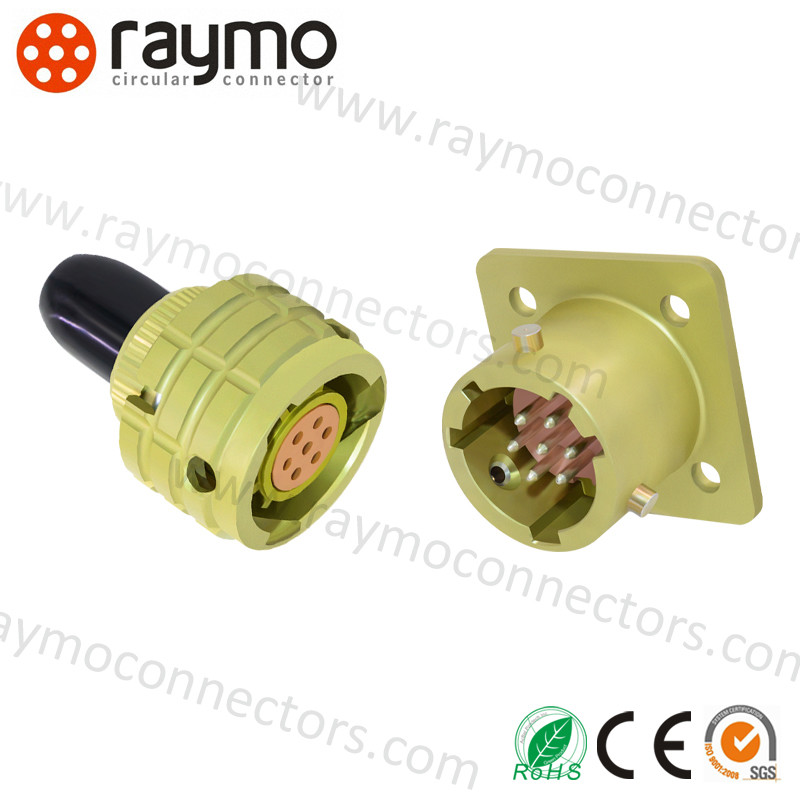

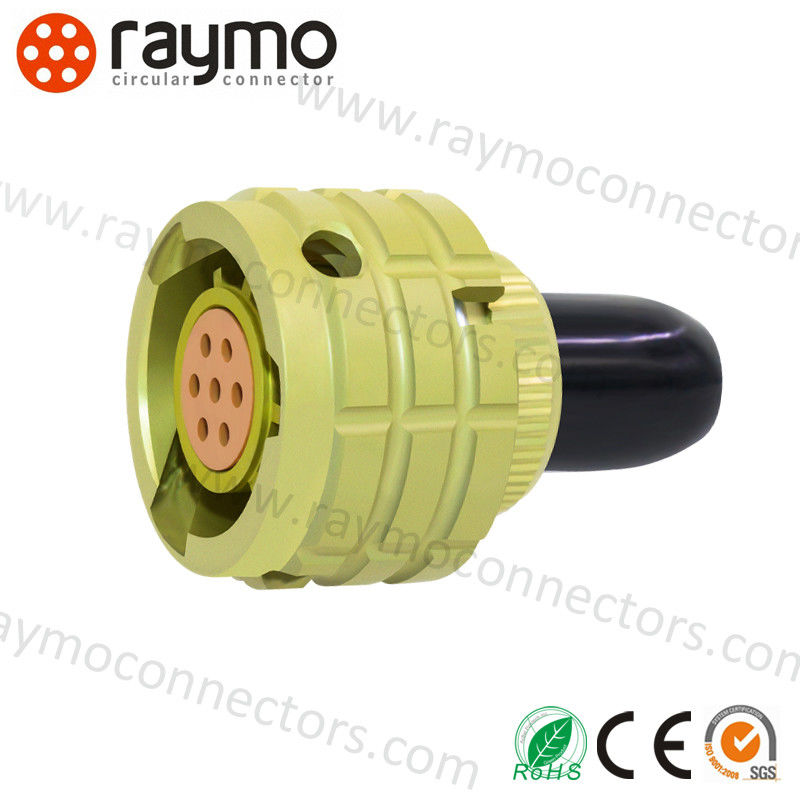

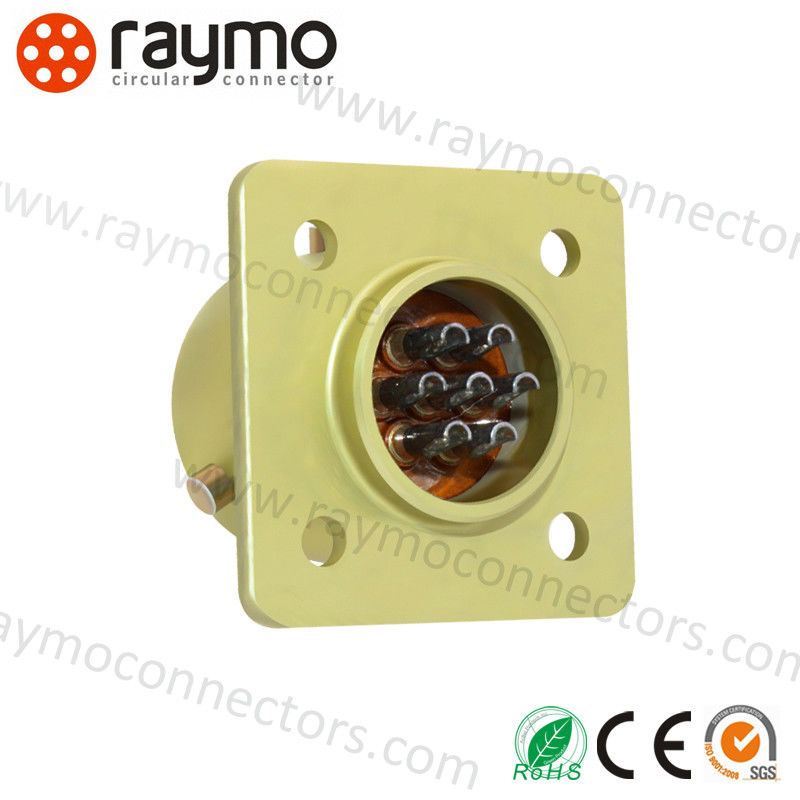

Εξαιρετικά Μικρό Κέλυφος Συνδέσμου 10 Pin Αρσενικό Socket 0

Φύλλο δεδομένων Prcts

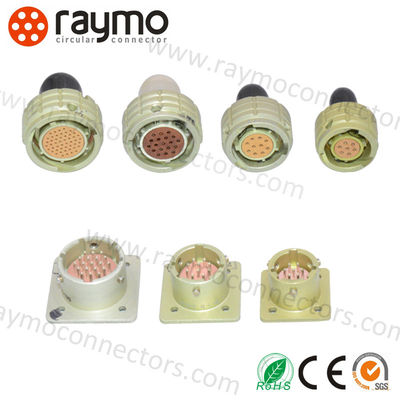

Εξαιρετικά μικρός ηλεκτρικός σύνδεσμος σειράς OHS
1. Τεχνικοί δείκτες
Δείκτης	Τιμή
Αντίσταση επαφής	≤5mΩ
Αντίσταση μόνωσης	≥1000MΩ (Υπό κανονικές συνθήκες)
Θερμοκρασία περιβάλλοντος	- 60°C~85°C
Δόνηση	1-5000HZ 20g
Επίδραση	1000g(μία φορά);100g(πολλαπλές φορές);
Διάμετρος επαφής	Φ1.0mm
Μηχανική ζωή	Εισαγωγή και αποσύνδεση 250 φορές
Ώρες εργασίας	5000 ώρες
Εγγύηση	15 χρόνια

2. Ρεύμα λειτουργίας, τάση λειτουργίας
Τυπικό μέγεθος περιβλήματος	Αριθμός επαφής	Ρεύμα εργασίας μονής επαφής (A)	Συνολικό ρεύμα(A)	Τάση λειτουργίας(V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

Ρωσικός αριθμός εξαρτήματος	Κινέζικος αριθμός εξαρτήματος
ONC-BS-1-4/10-B1-1-B	OHS-BC-1-4/10-B1-1-B
ONC-BS-1-7/12-B1-1-B	OHS-BC-1-7/12-B1-1-B
ONC-BS-1-10/14-B1-1-B	OHS-BC-1-10/14-B1-1-B
ONC-BS-1-19/18-B1-1-B	OHS-BC-1-19/18-B1-1-B
ONC-BS-1-32/22-B1-1-B	OHS-BC-1-32/22-B1-1-B
ONC-BS-1-50/27-B1-1-B	OHS-BC-1-50/27-B1-1-B

Ρωσικός αριθμός εξαρτήματος	Κινέζικος αριθμός εξαρτήματος
ONC-BS-1-4/10-P2-1-B	OHS-BC-1-4/10-P2-1-B
ONC-BS-1-7/12-P2-1-B	OHS-BC-1-7/12-P2-1-B
ONC-BS-1-10/14-P2-1-B	OHS-BC-1-10/14-P2-1-B
ONC-BS-1-19/18-P2-1-B	OHS-BC-1-19/18-P2-1-B
ONC-BS-1-32/22-P2-1-B	OHS-BC-1-32/22-P2-1-B
ONC-BS-1-50/27-P2-1-B	OHS-BC-1-50/27-P2-1-B

Συχνές ερωτήσεις

Συχνές ερωτήσεις του ρωσικού συνδέσμου OHS

1.Μπορώ να έχω μια παραγγελία δείγματος;
Ναι, καλώς ήρθατε στην παραγγελία δείγματος του ρωσικού συνδέσμου 2PM για να δοκιμάσετε και να ελέγξετε την ποιότητα.

2. Ποιοι είναι οι όροι πληρωμής σας;
Συνήθως, δεχόμαστε T / T, Για τακτικές παραγγελίες, οι όροι πληρωμής είναι 30% κατάθεση, το υπόλοιπο που καταβάλλεται πριν από την αποστολή.

3. Ποιος είναι ο χρόνος παράδοσης;
Συνήθως χρειάζονται 10 ημέρες μετά την παραλαβή της προκαταβολής.

4.Ποιοι είναι οι όροι συσκευασίας σας;
Συσκευάζεται σε πλαστική σακούλα αρχικά και στη συνέχεια σε μικρό κουτί, τελικά σε μεγάλα ουδέτερα χαρτοκιβώτια.

5.Πόσο διαρκεί η περίοδος εγγύησης
Ένα έτος μετά την παράδοση.

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	RAYMO
Αριθμό μοντέλου:	ΟΝЦ-БС-1(2)

Ποσότητα παραγγελίας min:	5
Τιμή:	USD25
Χρόνος παράδοσης:	5-8 εβδομάδες
Όροι πληρωμής:	T/t
Δυνατότητα προσφοράς:	2000pcs
