Σύνδεσμος Bayonet Ultra-small OHS-BC-1(2) Series, Μέγεθος κελύφους 14, Θηλυκό βύσμα 10 ακίδων - OHS-BC-1-10/14-P1-1-B
Περιγραφή ΒιομηχανικήOHS-BC-1(2) SeriesΣΥΝΔΕΣΜΟΙ:
OHS-BC-1(2)
Οι σύνδεσμοι bayonet ultra-small της σειράς OHS υιοθετούν κυρίως ρωσική τεχνολογία συνδέσμων. Αυτός ο τύπος συνδέσμου χρησιμοποιείται ευρέως σε κυκλώματα συνεχούς και εναλλασσόμενου ρεύματος διαφόρων ηλεκτρικών, ραδιοφωνικών και ελεγκτικών οργάνων. Αποτελείται από βύσματα και πρίζες, με πολυεπίπεδες θέσεις κλειδιών για την εγκατάσταση. Ο τρόπος σύζευξης του συνδέσμου είναι τύπου bayonet. Η πρίζα δεν έχει ουραίο εξάρτημα και το βύσμα έχει ένα ευθύ πλαστικό ουραίο εξάρτημα. Ταυτόχρονα, μπορεί να ταιριάξει και να ανταλλαχθεί με τα γνήσια ανταλλακτικά της ρωσικής σειράς OHS-BC-1(2).
Οι σύνδεσμοι OHS-BC-1(2) προορίζονται για λειτουργία σε ηλεκτρικά κυκλώματα συνεχούς,
εναλλασσόμενου (συχνά έως 3 MHz) και παλμικού ρεύματος.
Οι σύνδεσμοι OHS-BC-1(2) αποτελούνται από ερμητικά σφραγισμένο βύσμα και μη ερμητικά σφραγισμένες
πρίζες για ογκώδη συναρμολόγηση, έχουν πολυπολική πολικότητα περιβλήματος, προστατεύοντας
από μη αδειοδοτημένη σύνδεση.
Σύνδεση συνδέσμων – τύπου bayonet.
Τα βύσματα κατασκευάζονται χωρίς περίβλημα, οι πρίζες με ευθύ πλαστικό περίβλημα.
Τα σχήματα διάταξης επαφών, ο αριθμός και οι διάμετροι των επαφών δίνονται στον πίνακα 1.
Επίστρωση επαφών σε συνδέσμους: OHS-BC-1 – ασήμι, OHS-BC-2 – χρυσός.
Οι σύνδεσμοι κατασκευάζονται για εσωτερική συναρμολόγηση σε κλιματική χρήση σύμφωνα
με τις τεχνικές προδιαγραφές BR0.364.030 TU, (εφαρμογή "5").
| ΤΥΠΟΣ ΣΥΝΔΕΣΜΟΥ | Πρίζα |
| ΤΥΠΟΣ ΕΠΑΦΗΣ | Αρσενικό |
| ΑΡΙΘΜΟΣ ΘΕΣΕΩΝ | 10Pin |
| ΜΕΓΕΘΟΣ ΚΕΛΥΦΟΥΣ | 14 |
| ΥΛΙΚΟ ΕΠΑΦΗΣ | Κράμα χαλκού Επιχρύσωση/Επιπλατίνωση |
| ΜΟΝΩΤΙΚΑ ΥΛΙΚΑ | PPS |
| ΥΛΙΚΟ ΚΕΛΥΦΟΥΣ | Επεξεργασία επιφάνειας κράματος αλουμινίου με ανοδίωση, Επιμετάλλωση νικελίου κράματος ψευδαργύρου (Βιομηχανικός βαθμός) |
| ΜΕΓΕΘΟΣ ΕΠΑΦΗΣ | Φ1.0 |
| ΜΕΓΙΣΤΟ ΡΕΥΜΑ ΑΝΑ ΕΠΑΦΗ | 3.0A |
| ΑΘΡΟΙΣΜΑ ΡΕΥΜΑΤΩΝ | 30A |
| ΟΝΟΜΑΣΤΙΚΗ ΤΑΣΗ | 250V |
| ΑΝΤΙΣΤΑΣΗ ΕΠΑΦΗΣ | ≤5MΩ |
| ΣΥΝΔΕΣΗ ΕΠΑΦΗΣ | Κόλλημα |
| ΤΥΠΟΣ ΣΤΕΡΕΩΣΗΣ | Σύνδεση Bayonet |
| ΑΡΙΘΜΟΣ ΕΙΣΑΓΩΓΩΝ ΚΑΙ ΑΦΑΙΡΕΣΕΩΝ | 250 |
| ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ | -60°C – +85°C |

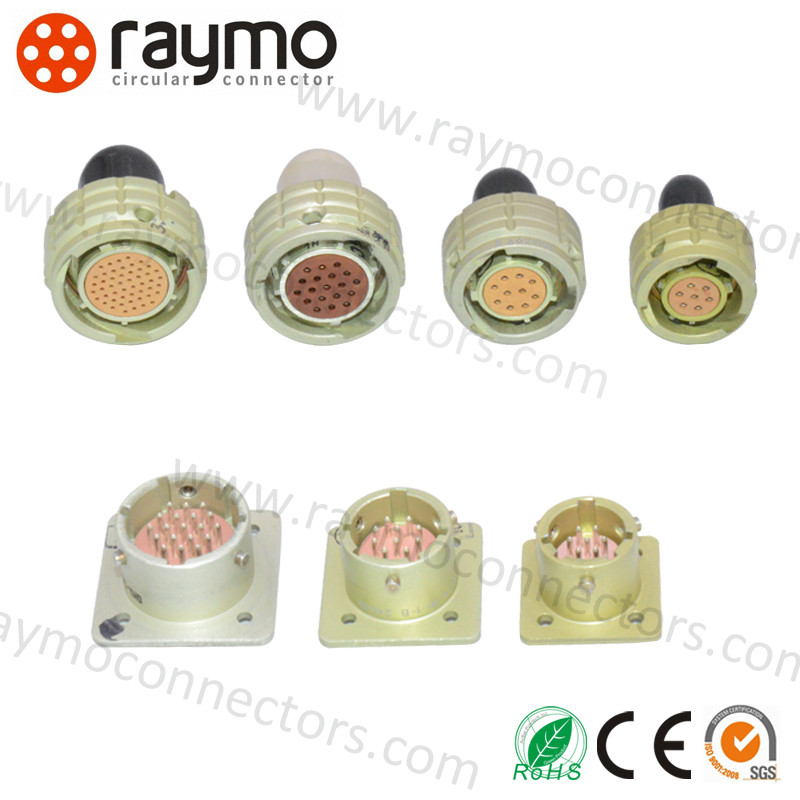

Φωτογραφίες προϊόντων
Φύλλο δεδομένων προϊόντων
| Ηλεκτρικός σύνδεσμος ultra-small σειράς OHS | |
| 1. Τεχνικοί δείκτες | |
| Δείκτης | Τιμή |
| Αντίσταση επαφής | ≤5mΩ |
| Αντίσταση μόνωσης | ≥1000MΩ (Υπό κανονικές συνθήκες) |
| Θερμοκρασία περιβάλλοντος | - 60°C~85°C |
| Δόνηση | 1-5000Hz 20g |
| Κρούση | 1000g(μία φορά);100g(πολλές φορές); |
| Διάμετρος επαφής | Φ1.0mm |
| Μηχανική Ζωή | Εισαγωγή και αφαίρεση 250 φορές |
| Ώρες λειτουργίας | 5000 ώρες |
| Εγγύηση | 15 χρόνια |
| 2. Ρεύμα λειτουργίας, Τάση λειτουργίας | | | | |
| Τυπικό μέγεθος κελύφους | Αριθμός επαφών | Ρεύμα λειτουργίας μονής επαφής (A) | Συνολικό ρεύμα(A) | Τάση λειτουργίας(V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| Ρωσικός Αριθμός Εξαρτήματος | Κινέζικος Αριθμός Εξαρτήματος |
| OHS-BC-1-4/10-B1-1-B | OHS-BC-1-4/10-B1-1-B |
| OHS-BC-1-7/12-B1-1-B | OHS-BC-1-7/12-B1-1-B |
| OHS-BC-1-10/14-B1-1-B | OHS-BC-1-10/14-B1-1-B |
| OHS-BC-1-19/18-B1-1-B | OHS-BC-1-19/18-B1-1-B |
| OHS-BC-1-32/22-B1-1-B | OHS-BC-1-32/22-B1-1-B |
| OHS-BC-1-50/27-B1-1-B | OHS-BC-1-50/27-B1-1-B |
| Ρωσικός Αριθμός Εξαρτήματος | Κινέζικος Αριθμός Εξαρτήματος |
| OHS-BC-1-4/10-P2-1-B | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-7/12-P2-1-B | OHS-BC-1-7/12-P2-1-B |
| OHS-BC-1-10/14-P2-1-B | OHS-BC-1-10/14-P2-1-B |
| OHS-BC-1-19/18-P2-1-B | OHS-BC-1-19/18-P2-1-B |
| OHS-BC-1-32/22-P2-1-B | OHS-BC-1-32/22-P2-1-B |
| OHS-BC-1-50/27-P2-1-B | OHS-BC-1-50/27-P2-1-B |
Συχνές Ερωτήσεις
Συχνές Ερωτήσεις για Ρωσικούς Συνδέσμους OHS
1.Μπορώ να έχω παραγγελία δείγματος;
Ναι, καλωσορίζουμε παραγγελίες δειγμάτων Ρωσικών Συνδέσμων 2PM για δοκιμή και έλεγχο ποιότητας.
2.Ποιοι είναι οι όροι πληρωμής σας;
Συνήθως, δεχόμαστε T/T. Για τακτικές παραγγελίες, οι όροι πληρωμής είναι προκαταβολή 30%, το υπόλοιπο καταβάλλεται πριν από την αποστολή.
3.Ποιος είναι ο χρόνος παράδοσης;
Συνήθως διαρκεί 10 ημέρες μετά την παραλαβή της προκαταβολής.
4.Ποιοι είναι οι όροι συσκευασίας σας;
Συσκευάζεται αρχικά σε πλαστική σακούλα, στη συνέχεια σε μικρό κουτί, και τέλος σε μεγάλα ουδέτερα χαρτοκιβώτια.
5.Πόσο διαρκεί η περίοδος εγγύησης;
Ένα έτος μετά την παράδοση.
