Αρχική Σελίδα ΠροϊόνταΚυκλικοί σύνδεσμοι MILΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν αρσενικό Σοκ-ОНЦ-БС-1-7/12-B1-1-B

ΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν αρσενικό Σοκ-ОНЦ-БС-1-7/12-B1-1-B

ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: RAYMO
Αριθμό μοντέλου: ΟΝЦ-БС-1(2)
Ποσότητα παραγγελίας min: 5
Τιμή: USD25
Χρόνος παράδοσης: 5-8 εβδομάδες
Όροι πληρωμής: T/t
Δυνατότητα προσφοράς: 2000pcs
Επικοινωνήστε
Επισημαίνω:

ΟΝЦ-БС-1-7/12-B1-1-B σύνδεσμος

,

ΟΝЦ-БС-1(2) Συνδετήρας υπερυπολογίας

,

7 Pin Bayonet Υπερμικρή σύνδεση



ΣΥΝΔΕΣΜΟΣ BAYONET OHS-BC-1(2) ΜΕΓΕΘΟΣ ΚΕΛΥΦΟΥΣ 12 7 ΠΙΝ ΑΡΣΕΝΙΚΗ ΥΠΟΔΟΧΗ-OHS-BC-1-7/12-B1-1-B



Περιγραφή Βιομηχανικού ΤύπουOHS-BC-1(2) ΣΥΝΔΕΣΜΟΙ:



OHS-BC-1(2)



Οι σύνδεσμοι bayonet ultra-small της σειράς OHS υιοθετούν κυρίως ρωσική τεχνολογία συνδέσμων. Αυτός ο τύπος συνδέσμου χρησιμοποιείται ευρέως σε κυκλώματα συνεχούς και εναλλασσόμενου ρεύματος διαφόρων ηλεκτρικών, ραδιοφωνικών και ελεγκτικών οργάνων. Αποτελείται από βύσματα και υποδοχές, με πολυεπίπεδες θέσεις κλειδιών για την εγκατάσταση. Ο τρόπος σύζευξης του συνδέσμου είναι τύπου bayonet. Η υποδοχή δεν έχει σύνδεση ουράς και το βύσμα έχει ευθεία πλαστική σύνδεση ουράς. Ταυτόχρονα, μπορεί να συνδυαστεί και να ανταλλαχθεί με τα γνήσια ανταλλακτικά της ρωσικής σειράς OHS-BC-1(2).

Οι σύνδεσμοι OHS-BC-1(2) προορίζονται για εργασία σε ηλεκτρικά κυκλώματα συνεχούς,
εναλλασσόμενου (συχνά έως 3 MHz) και παλμικού ρεύματος.
Οι σύνδεσμοι OHS-BC-1(2) αποτελούνται από ερμητικό σύνδεσμο τύπου bayonet και μη ερμητικές υποδοχές καλωδίων
για μαζική τοποθέτηση, έχουν πολυεπίπεδη πολικότητα των σωμάτων, προστατεύοντας
από μη αδειοδοτημένη σύνδεση.
Σύνδεση συνδέσμων – τύπου bayonet.
Τα βύσματα κατασκευάζονται χωρίς περιβλήματα, οι υποδοχές με ευθύ πλαστικό περίβλημα.
Τα σχήματα διάταξης επαφών, ο αριθμός και οι διάμετροι των επαφών αναφέρονται στον πίνακα 1.
Επίστρωση επαφών στους συνδέσμους: OHS-BC-1 – ασήμι, OHS-BC-2 – χρυσός.
Οι σύνδεσμοι κατασκευάζονται για εσωτερική τοποθέτηση σε κλιματικό περιβάλλον
σύμφωνα με τις τεχνικές προδιαγραφές BR0.364.030 TU, (εφαρμογή "5").





ΤΥΠΟΣ ΣΥΝΔΕΣΜΟΥ Υποδοχή
ΤΥΠΟΣ ΕΠΑΦΗΣ Αρσενικό
ΑΡΙΘΜΟΣ ΘΕΣΕΩΝ 7 Pin
ΜΕΓΕΘΟΣ ΚΕΛΥΦΟΥΣ 12
ΥΛΙΚΟ ΕΠΑΦΗΣ Κράμα χαλκού Επιχρυσωμένο/Επιπλατινωμένο
ΥΛΙΚΑ ΜΟΝΩΣΗΣ PPS
ΥΛΙΚΟ ΚΕΛΥΦΟΥΣ Επιφανειακή επεξεργασία ανοδίωσης κράματος αλουμινίου, Επιμετάλλωση νικελίου κράματος ψευδαργύρου (Βιομηχανικός βαθμός)
ΜΕΓΕΘΟΣ ΕΠΑΦΗΣ Φ1.0
ΜΕΓΙΣΤΟ ΡΕΥΜΑ ΑΝΑ ΕΠΑΦΗ 3.1A
ΣΥΝΟΛΟ ΡΕΥΜΑΤΩΝ 22A
ΟΝΟΜΑΣΤΙΚΗ ΤΑΣΗ 250V
ΑΝΤΙΣΤΑΣΗ ΕΠΑΦΗΣ ≤5MΩ
ΣΥΝΔΕΣΗ ΕΠΑΦΗΣ Κολλητή
ΤΥΠΟΣ ΣΤΕΡΕΩΣΗΣ Σύνδεση Bayonet
ΑΡΙΘΜΟΣ ΕΙΣΑΓΩΓΩΝ ΚΑΙ ΕΞΑΓΩΓΩΝ 250
ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ -60℃ – +85℃

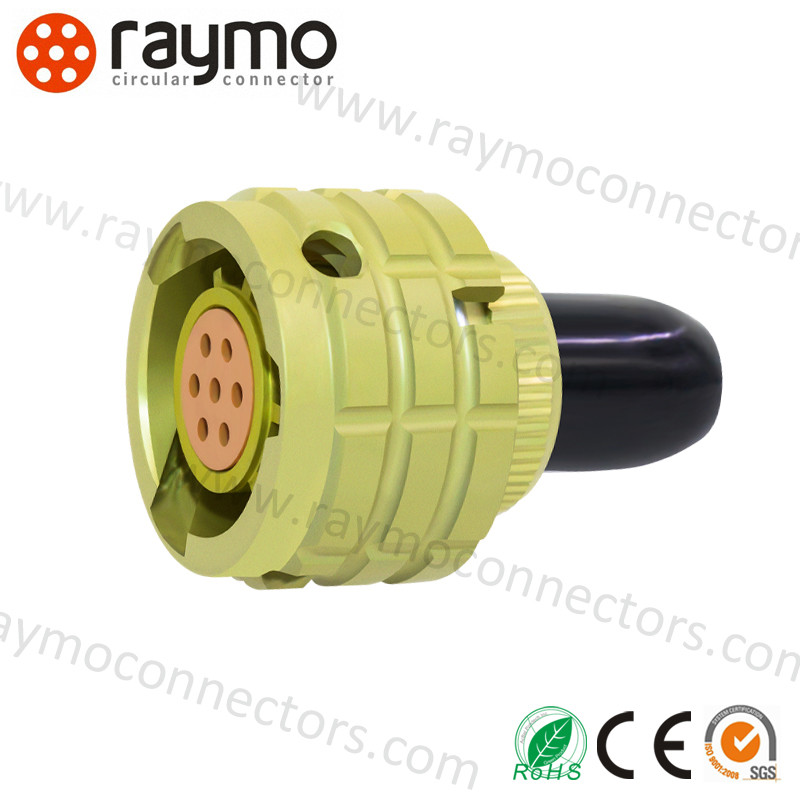

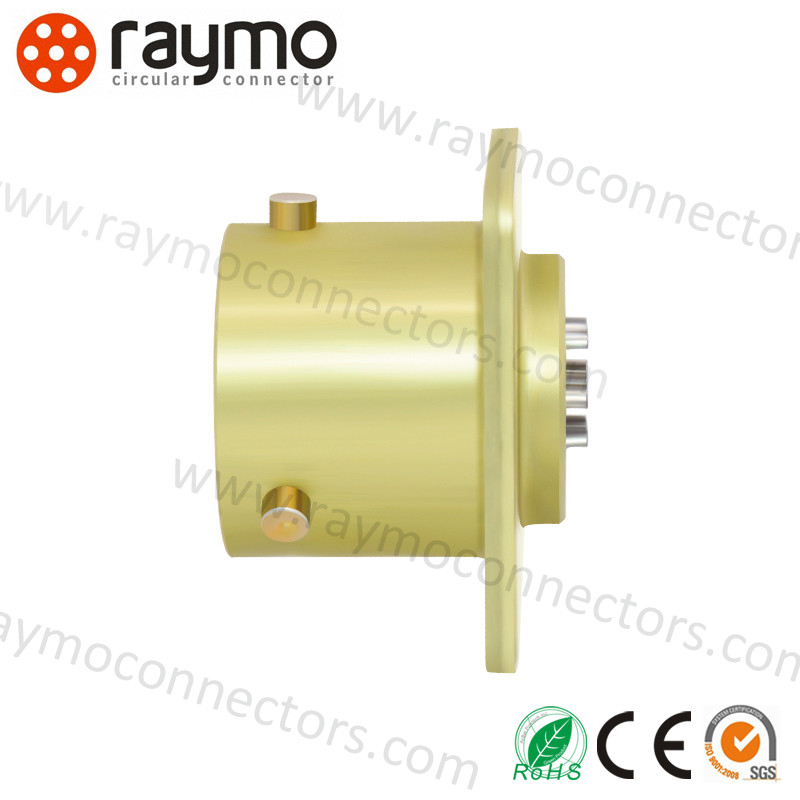

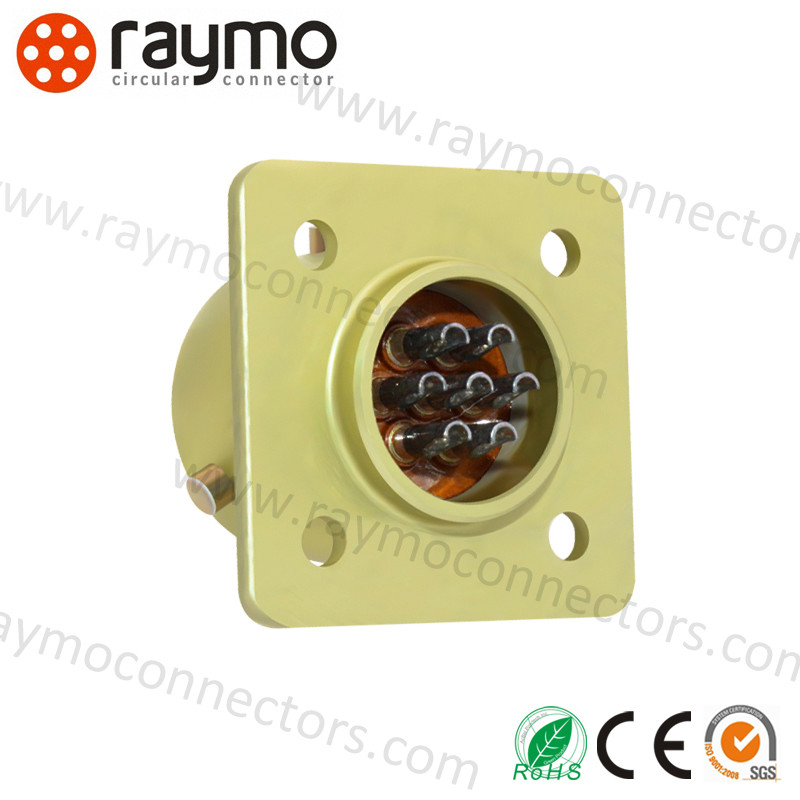

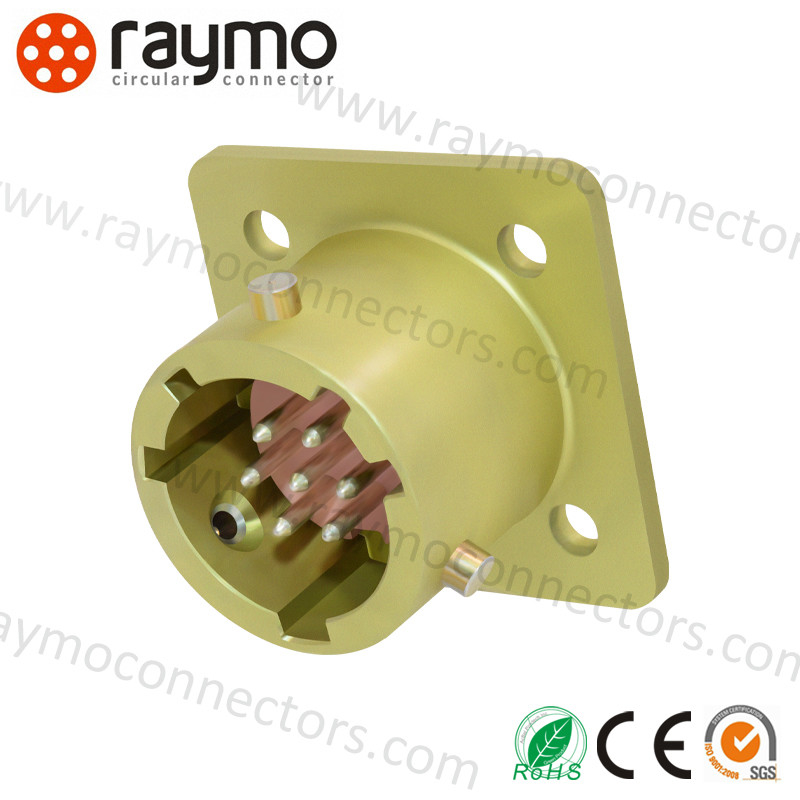

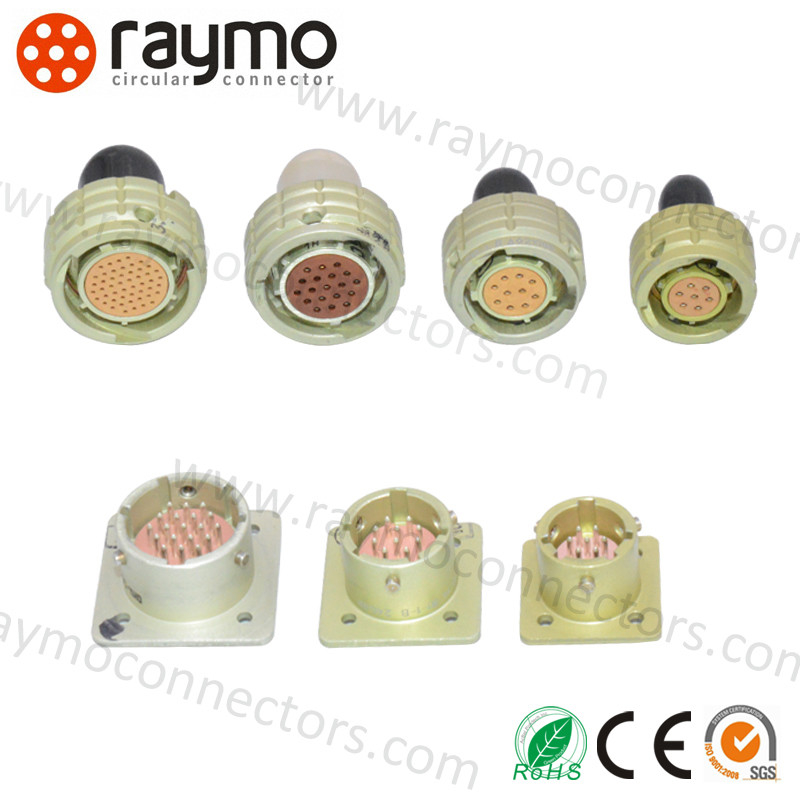

Φωτογραφίες προϊόντων



ΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν αρσενικό Σοκ-ОНЦ-БС-1-7/12-B1-1-BΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν αρσενικό Σοκ-ОНЦ-БС-1-7/12-B1-1-BΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν αρσενικό Σοκ-ОНЦ-БС-1-7/12-B1-1-B





Φύλλο δεδομένων προϊόντων





Σύνδεσμος ηλεκτρικός ultra-small σειράς OHS

　

1. Τεχνικοί δείκτες

　

Δείκτης

Τιμή

Αντίσταση επαφής

≤5mΩ

Αντίσταση μόνωσης

≥1000MΩ (Υπό κανονικές συνθήκες)

Θερμοκρασία περιβάλλοντος

- 60°C~85°C

Δόνηση

1-5000HZ 20g

Κρούση

1000g(μία φορά);100g(πολλές φορές);

Διάμετρος επαφής

Φ1.0mm

Μηχανική διάρκεια ζωής

Εισαγωγή και εξαγωγή 250 φορές

Ώρες λειτουργίας

5000 ώρες

Εγγύηση

15 χρόνια







2. Ρεύμα λειτουργίας, Τάση λειτουργίας

　

　

　

　

Τυπικό μέγεθος κελύφους

Αριθμός επαφών

Ρεύμα λειτουργίας μονής επαφής (A)

Συνολικό ρεύμα(A)

Τάση λειτουργίας(V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Ρωσικός Αριθμός Εξαρτήματος

Κινεζικός Αριθμός Εξαρτήματος

OHS-BC-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B



Ρωσικός Αριθμός Εξαρτήματος Κινεζικός Αριθμός Εξαρτήματος
OHS-BC-1-4/10-P2-1-B OHS-BC-1-4/10-P2-1-B
OHS-BC-1-7/12-P2-1-B OHS-BC-1-7/12-P2-1-B
OHS-BC-1-10/14-P2-1-B OHS-BC-1-10/14-P2-1-B
OHS-BC-1-19/18-P2-1-B OHS-BC-1-19/18-P2-1-B
OHS-BC-1-32/22-P2-1-B OHS-BC-1-32/22-P2-1-B
OHS-BC-1-50/27-P2-1-B OHS-BC-1-50/27-P2-1-B



ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ



Συχνές Ερωτήσεις για Ρωσικούς Συνδέσμους OHS

1.Μπορώ να έχω παραγγελία δείγματος;
Ναι, καλωσορίζουμε παραγγελίες δειγμάτων Ρωσικών Συνδέσμων 2PM για δοκιμή και έλεγχο ποιότητας.

2.Ποιοι είναι οι όροι πληρωμής σας;
Συνήθως, δεχόμαστε T/T. Για τακτικές παραγγελίες, οι όροι πληρωμής είναι προκαταβολή 30%, το υπόλοιπο καταβάλλεται πριν από την αποστολή.

3.Ποιος είναι ο χρόνος παράδοσης;
Συνήθως διαρκεί 10 ημέρες μετά την παραλαβή της προκαταβολής.

4.Ποιοι είναι οι όροι συσκευασίας σας;
Συσκευάζεται πρώτα σε πλαστική σακούλα, και μετά σε μικρό κουτί, τέλος σε μεγάλα ουδέτερα χαρτοκιβώτια.

5.Πόσο διαρκεί η περίοδος εγγύησης
Ένα έτος μετά την παράδοση.
