Αρχική Σελίδα ΠροϊόνταΣτρατιωτικές κυκλικές συνδέσειςONC-BS-1 2 σειράς Υπερμικρή σύνδεση ξιφολόγχης Σκελετός Μέγεθος 12 7 Pin αρσενική πρίζα για βιομηχανικά μηχανήματα ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 σειράς Υπερμικρή σύνδεση ξιφολόγχης Σκελετός Μέγεθος 12 7 Pin αρσενική πρίζα για βιομηχανικά μηχανήματα ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: RAYMO
Αριθμό μοντέλου: ΟΝЦ-БС-1(2)
Ποσότητα παραγγελίας min: 5
Τιμή: USD25
Χρόνος παράδοσης: 5-8 εβδομάδες
Όροι πληρωμής: T/t
Δυνατότητα προσφοράς: 2000pcs
Επικοινωνήστε
Επισημαίνω:

Συνδέτης ξιφολόγχης 7 πινών

,

Συνδετήρας ξιφολόγχης βιομηχανικών μηχανών

,

Ο σύνδεσμος ξιφολόγχης σειράς 2 ONC-BS-1



ΣΥΝΔΕΣΜΟΣ BAYONET OHS-BC-1(2) ΜΕΓΕΘΟΣ ΚΕΛΥΦΟΥΣ 12 7 ΠΙΝ ΑΡΣΕΝΙΚΗ ΥΠΟΔΟΧΗ-OHS-BC-1-7/12-B1-1-B



Περιγραφή ΒιομηχανικόςOHS-BC-1(2) ΣΥΝΔΕΣΜΟΙ:



OHS-BC-1(2)



Οι σύνδεσμοι bayonet ultra-small της σειράς OHS υιοθετούν κυρίως ρωσική τεχνολογία συνδέσμων. Αυτός ο τύπος συνδέσμου χρησιμοποιείται ευρέως σε κυκλώματα DC και AC διαφόρων ηλεκτρικών, ραδιοφωνικών και ελέγχου οργάνων. Αποτελείται από βύσματα και υποδοχές, με πολυεπίπεδες θέσεις κλειδιών για την εγκατάσταση. Ο τρόπος σύζευξης του συνδέσμου είναι τύπου bayonet. Η υποδοχή δεν έχει ουραία σύνδεση και το βύσμα έχει ευθεία πλαστική ουραία σύνδεση. Ταυτόχρονα, μπορεί να συνδυαστεί και να ανταλλαχθεί με τα πρωτότυπα εξαρτήματα της ρωσικής σειράς OHS-BC-1(2).

Οι σύνδεσμοι OHS-BC-1(2) προορίζονται για εργασία σε ηλεκτρικά κυκλώματα συνεχούς,
εναλλασσόμενου (συχνά έως 3 MHz) και παλμικού ρεύματος.
Οι σύνδεσμοι OHS-BC-1(2) αποτελούνται από ερμητικό σύνδεσμο τύπου bayonet και μη ερμητικές καλωδιακές
υποδοχές για μαζική τοποθέτηση, έχουν πολυπολική πολικοποίηση των σωμάτων, προστατεύοντας
από μη αδειοδοτημένη σύνδεση.
Η σύνδεση των συνδέσμων είναι τύπου bayonet.
Τα βύσματα κατασκευάζονται χωρίς περίβλημα, οι υποδοχές με ευθύ πλαστικό περίβλημα.
Τα σχήματα διάταξης επαφών, ο αριθμός και οι διάμετροι των επαφών δίνονται στον πίνακα 1.
Επίστρωση επαφών στους συνδέσμους: OHS-BC-1 - ασήμι, OHS-BC-2 – χρυσός.
Οι σύνδεσμοι κατασκευάζονται για εσωτερική τοποθέτηση σε κλιματικό περιβάλλον σύμφωνα
με τις τεχνικές προδιαγραφές BR0.364.030 TU, (εφαρμογή "5").

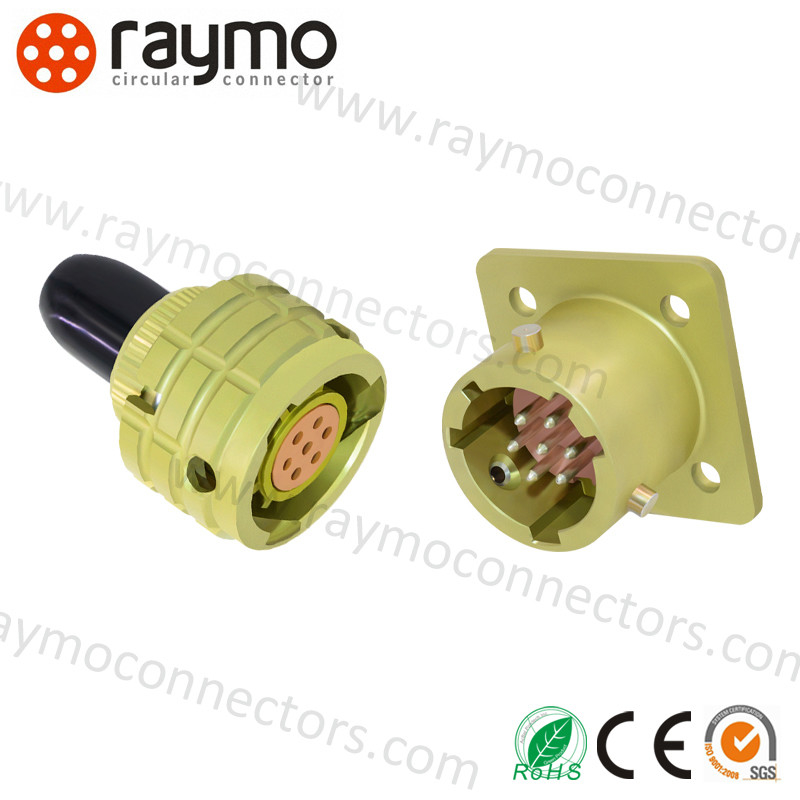

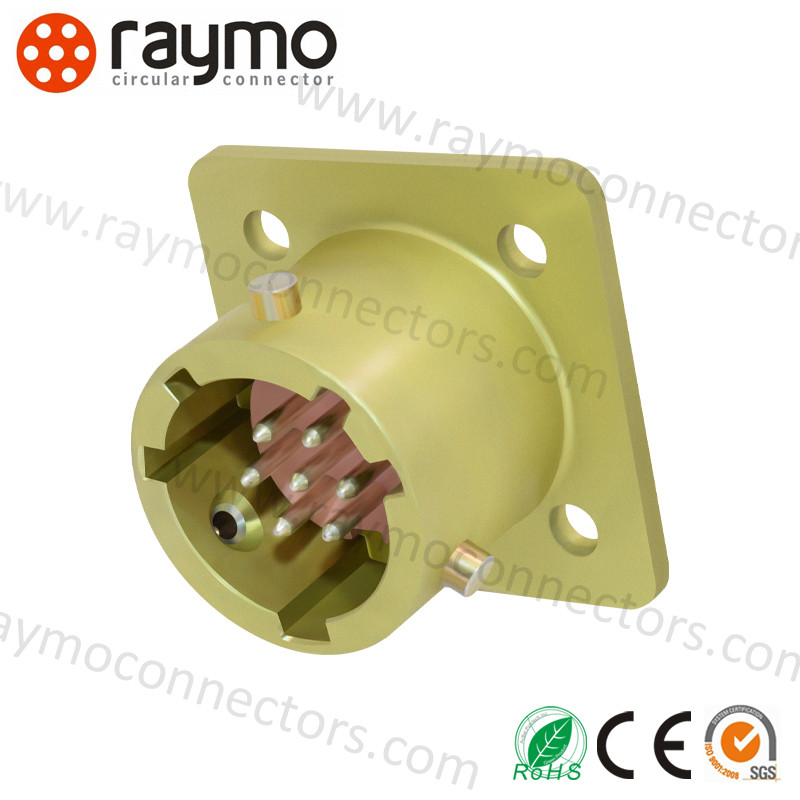

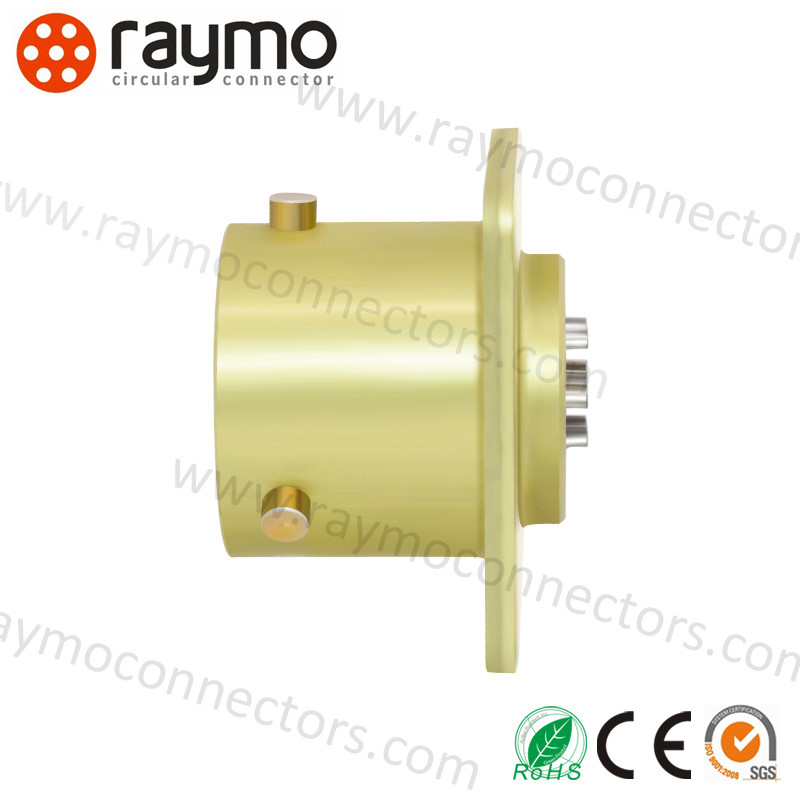

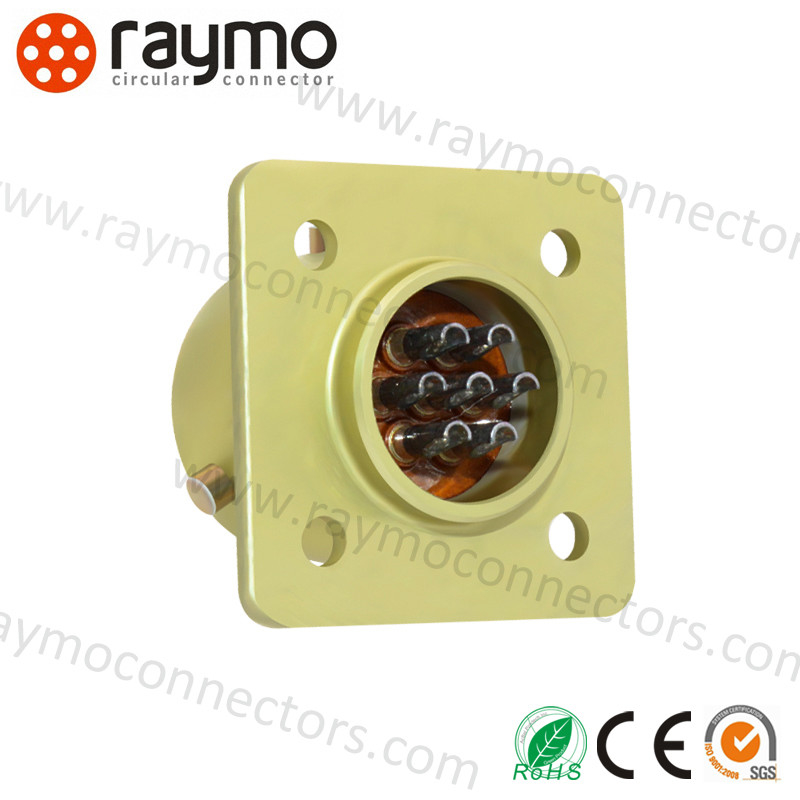

Φωτογραφίες προϊόντων



ONC-BS-1 2 σειράς Υπερμικρή σύνδεση ξιφολόγχης Σκελετός Μέγεθος 12 7 Pin αρσενική πρίζα για βιομηχανικά μηχανήματα ONC-BS-1-7/12-B1-1-BONC-BS-1 2 σειράς Υπερμικρή σύνδεση ξιφολόγχης Σκελετός Μέγεθος 12 7 Pin αρσενική πρίζα για βιομηχανικά μηχανήματα ONC-BS-1-7/12-B1-1-BONC-BS-1 2 σειράς Υπερμικρή σύνδεση ξιφολόγχης Σκελετός Μέγεθος 12 7 Pin αρσενική πρίζα για βιομηχανικά μηχανήματα ONC-BS-1-7/12-B1-1-B





Φύλλο δεδομένων προϊόντων





Ηλεκτρικός σύνδεσμος υπερμικρού μεγέθους σειράς OHS



1. Τεχνικοί δείκτες



Δείκτης

Τιμή

Αντίσταση επαφής

≤5mΩ

Αντίσταση μόνωσης

≥1000MΩ (Υπό κανονικές συνθήκες)

Θερμοκρασία περιβάλλοντος

- 60°C~85°C

Δόνηση

1-5000HZ 20g

Κρούση

1000g(μία φορά);100g(πολλές φορές);

Διάμετρος επαφής

Φ1.0mm

Μηχανική διάρκεια ζωής

Εισαγωγή και εξαγωγή 250 φορές

Ώρες λειτουργίας

5000 ώρες

Εγγύηση

15 χρόνια











2. Ρεύμα λειτουργίας, Τάση λειτουργίας









Τυπικό μέγεθος κελύφους

Αριθμός επαφών

Ρεύμα λειτουργίας μονής επαφής (A)

Συνολικό ρεύμα(A)

Τάση λειτουργίας(V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Ρωσικός αριθμός ανταλλακτικού

Κινεζικός αριθμός ανταλλακτικού

OHS-BC-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B



Ρωσικός αριθμός ανταλλακτικού Κινεζικός αριθμός ανταλλακτικού
OHS-BC-1-4/10-P2-1-B OHS-BC-1-4/10-P2-1-B
OHS-BC-1-7/12-P2-1-B OHS-BC-1-7/12-P2-1-B
OHS-BC-1-10/14-P2-1-B OHS-BC-1-10/14-P2-1-B
OHS-BC-1-19/18-P2-1-B OHS-BC-1-19/18-P2-1-B
OHS-BC-1-32/22-P2-1-B OHS-BC-1-32/22-P2-1-B
OHS-BC-1-50/27-P2-1-B OHS-BC-1-50/27-P2-1-B



Συχνές Ερωτήσεις



Συχνές Ερωτήσεις για Ρωσικούς Συνδέσμους OHS

1.Μπορώ να έχω παραγγελία δείγματος;
Ναι, καλωσορίζουμε παραγγελία δείγματος Ρωσικού Συνδέσμου 2PM για δοκιμή και έλεγχο ποιότητας.

2.Ποιοι είναι οι όροι πληρωμής σας;
Συνήθως, δεχόμαστε T/T. Για τακτικές παραγγελίες, οι όροι πληρωμής είναι προκαταβολή 30%, το υπόλοιπο πληρώνεται πριν από την αποστολή.

3.Ποιος είναι ο χρόνος παράδοσης;
Συνήθως διαρκεί 10 ημέρες μετά την παραλαβή της προκαταβολής.

4.Ποιοι είναι οι όροι συσκευασίας σας;
Συσκευάζεται πρώτα σε πλαστική σακούλα, και μετά σε μικρό κουτί, τέλος σε μεγάλα ουδέτερα χαρτοκιβώτια.

5.Πόσο διαρκεί η περίοδος εγγύησης;
Ένα έτος μετά την παράδοση.
