Αρχική Σελίδα ΠροϊόνταΣτρατιωτικές κυκλικές συνδέσειςΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν θηλυκό πλέγμα με κορυφοκόλληση (Επιλογικό) -ОНЦ-БС-1-7/12-P12-1-B

ΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν θηλυκό πλέγμα με κορυφοκόλληση (Επιλογικό) -ОНЦ-БС-1-7/12-P12-1-B

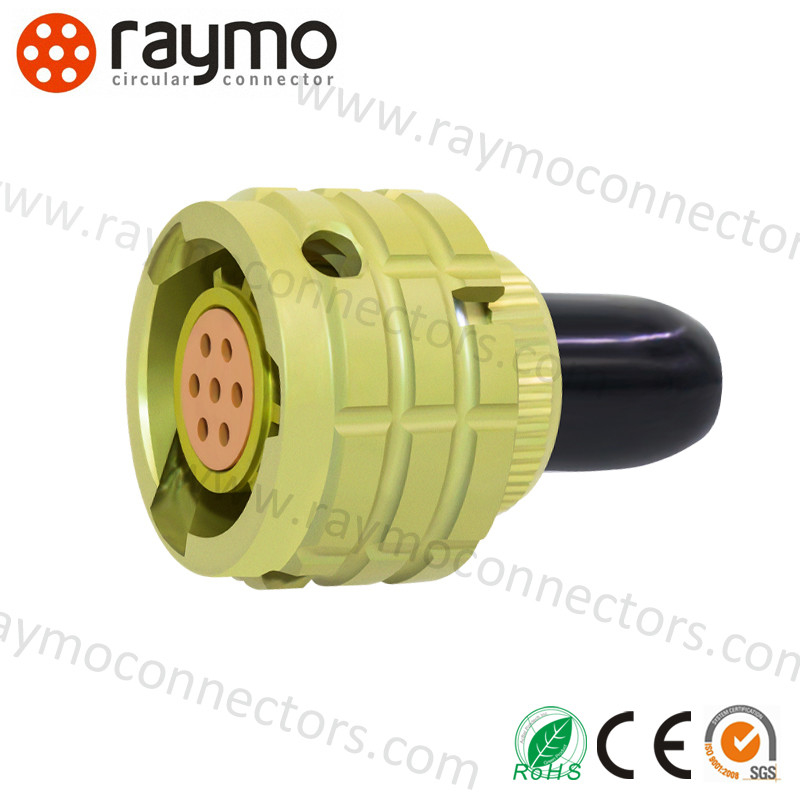

ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: RAYMO
Αριθμό μοντέλου: ΟΝЦ-БС-1(2)
Ποσότητα παραγγελίας min: 5
Τιμή: USD25
Χρόνος παράδοσης: 5-8 εβδομάδες
Όροι πληρωμής: T/t
Δυνατότητα προσφοράς: 2000pcs
Επικοινωνήστε
Επισημαίνω:

ΟΝЦ-БС-1-7/12-P12-1-B σύνδεσμος

,

ΟΝЦ-БС-1(2) Συνδετήρας υπερυπολογίας

,

7 Pin Bayonet Υπερμικρή σύνδεση



ONC-BS-1(2) Σειρά Bayonet Ultral Small Connector Shell Size 12 7 Pin Female Plug with Tail Attachment (Optional)-ONC-BS-1-7/12-P12-1-B



Prct Description Military ONC-BS-1(2) ΣΥΝΔΕΣΕΙΣ:



ONC-BS-1(2)



Οι σύνδεσμοι OHS series bayonet ultra-small υιοθετούν κυρίως την τεχνολογία ρωσικών συνδέσμων. Αυτός ο τύπος συνδέσμου χρησιμοποιείται ευρέως σε κυκλώματα DC και AC διαφόρων ηλεκτρικών, ραδιοφωνικών και οργάνων ελέγχου. Αποτελείται από βύσματα και υποδοχές, με θέσεις κλειδιών πολλαπλών επιπέδων για εγκατάσταση. Η λειτουργία σύζευξης του συνδέσμου είναι τύπου μπαγιονέτ. Η υποδοχή δεν έχει προσάρτημα ουράς και το βύσμα έχει ένα ίσιο πλαστικό προσάρτημα ουράς. Ταυτόχρονα, μπορεί να ταιριάξει και να ανταλλαχθεί με τα αρχικά μέρη της σειράς Russian ONC-BS-1(2).

Οι σύνδεσμοι ONC-BS-1(2) προορίζονται για εργασία σε ηλεκτρικά κυκλώματα συνεχούς ρεύματος,
εναλλασσόμενου ρεύματος (συχνότητα έως 3 MHz) και παλμικού ρεύματος.
Οι σύνδεσμοι ONC-BS-1(2) αποτελούνται από σφραγισμένο περίβλημα και μη σφραγισμένο καλώδιο
υποδοχές για ογκώδη τοποθέτηση, έχουν πολυπολική πολικότητα περιβλημάτων, που προστατεύουν
από τυχαία σύνδεση.
Η σύνδεση των συνδέσμων - μπαγιονέτ.
Τα περιβλήματα κατασκευάζονται χωρίς επίστρωση, οι υποδοχές με ίσιο πλαστικό περίβλημα.
Οι διατάξεις των επαφών, ο αριθμός και οι διάμετροι των επαφών δίνονται στον πίνακα 1.
Η επίστρωση των επαφών στους συνδέσμους: ONC-BS-1 - ασήμι, ONC-BS-2 – χρυσός.
Οι σύνδεσμοι κατασκευάζονται για εσωτερική τοποθέτηση σε
σύμφωνα με τις τεχνικές προδιαγραφές BR0.364.030 TU, (παραλαβή “5”).

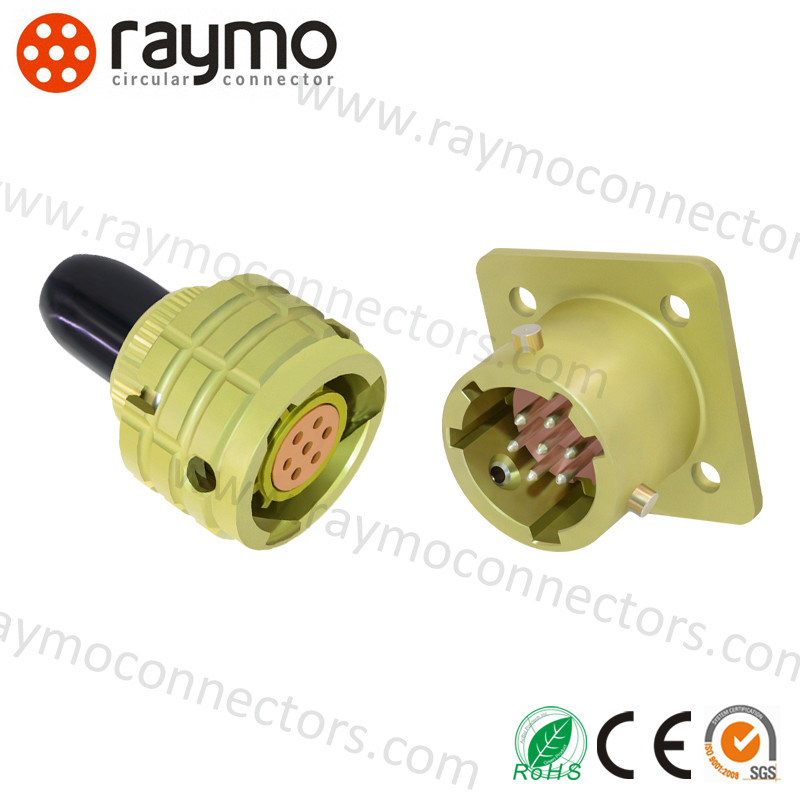

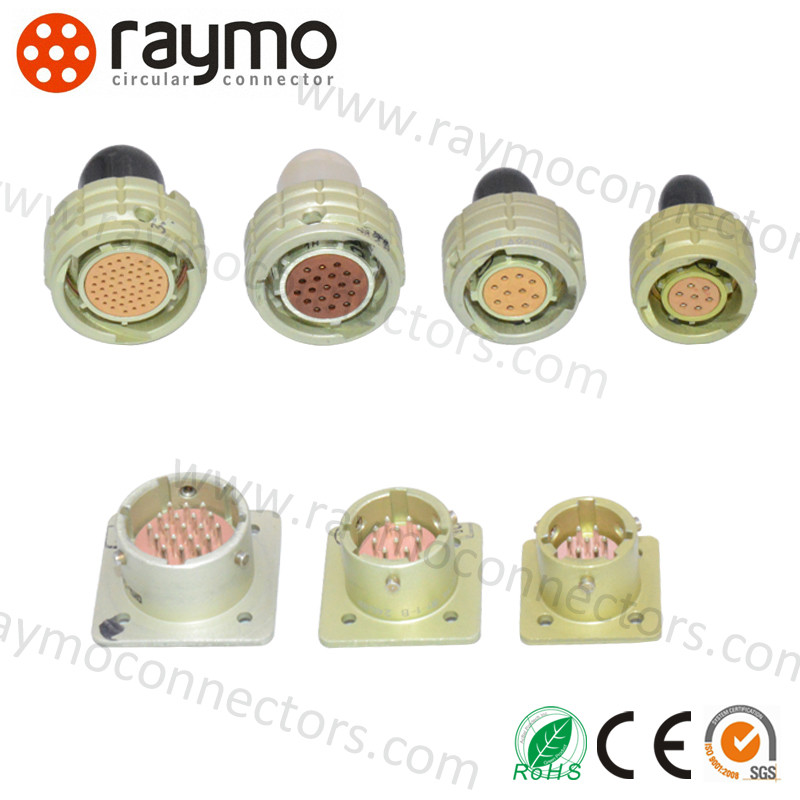

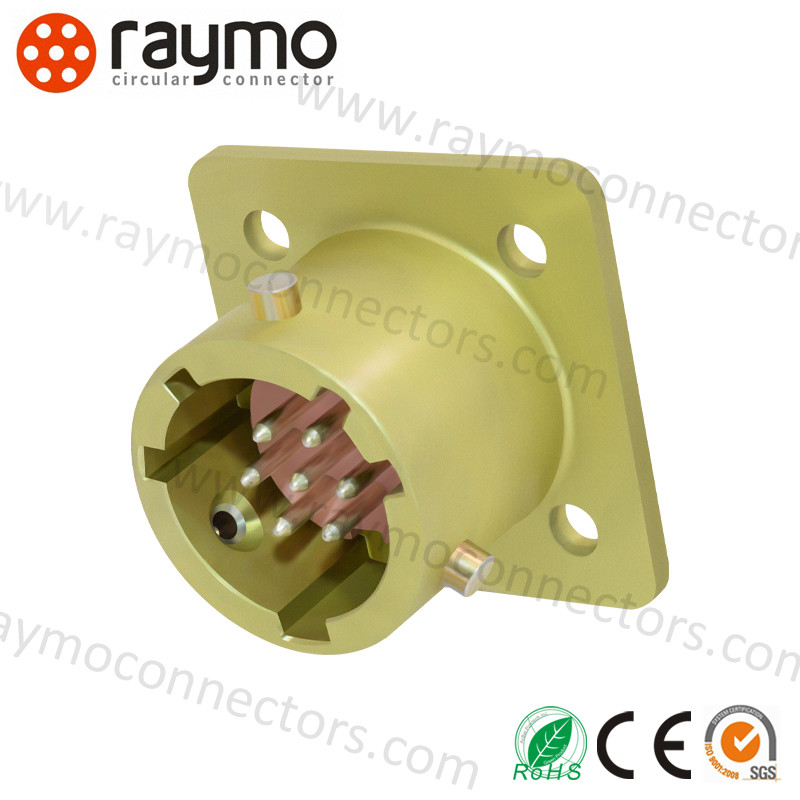

Prcts photos



ΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν θηλυκό πλέγμα με κορυφοκόλληση (Επιλογικό) -ОНЦ-БС-1-7/12-P12-1-B 0ΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν θηλυκό πλέγμα με κορυφοκόλληση (Επιλογικό) -ОНЦ-БС-1-7/12-P12-1-B 1ΟΝЦ-БС-1(2) Σειρά Μπαγιόνετ Υπερμικρό Σύνδεσμο Κέλυφος Μέγεθος 12 7 Πιν θηλυκό πλέγμα με κορυφοκόλληση (Επιλογικό) -ОНЦ-БС-1-7/12-P12-1-B 2





Prcts Datesheet





OHS series ultra-small electrical connector

　

1. Τεχνικοί δείκτες

　

Δείκτης

Τιμή

Αντίσταση επαφής

≤5mΩ

Αντίσταση μόνωσης

≥1000MΩ (Υπό κανονικές συνθήκες)

Θερμοκρασία περιβάλλοντος

- 60°C~85°C

Δόνηση

1-5000HZ 20g

Επίδραση

1000g(μία φορά);100g(πολλαπλές φορές);

Διάμετρος επαφής

Φ1.0mm

Μηχανική ζωή

Εισαγωγή και αποσύνδεση 250 φορές

Ώρες εργασίας

5000 ώρες

Εγγύηση

15 χρόνια











2. Ρεύμα λειτουργίας, Τάση λειτουργίας

　

　

　

　

Τυπικό μέγεθος περιβλήματος

Αριθμός επαφών

Ρεύμα λειτουργίας μονής επαφής (A)

Συνολικό ρεύμα(A)

Τάση λειτουργίας(V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250

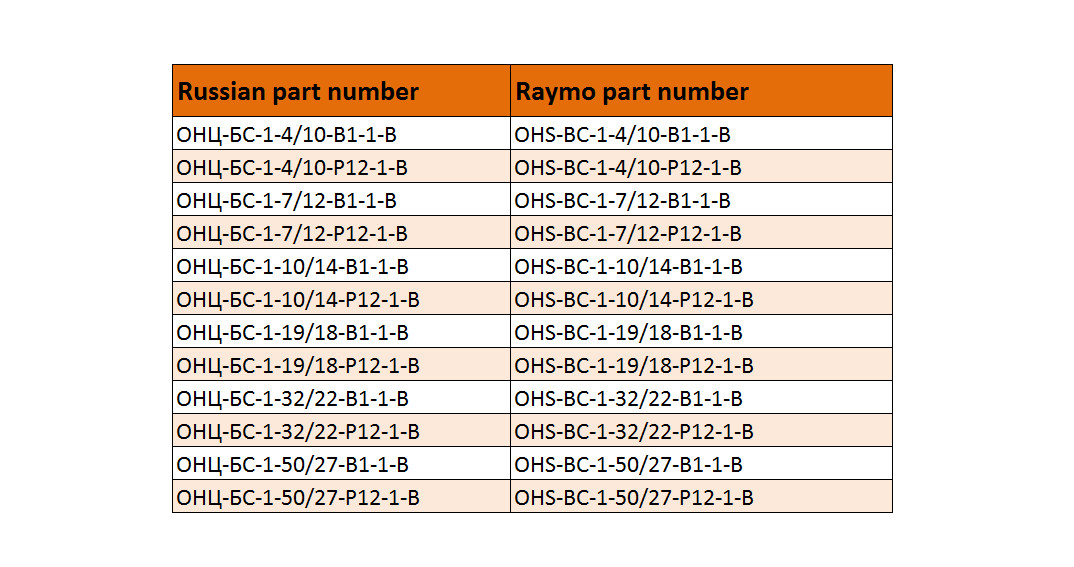

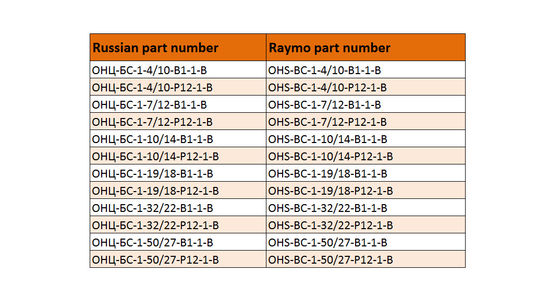

Ρωσικός αριθμός εξαρτήματος

Κινέζικος αριθμός εξαρτήματος

ONC-BS-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

ONC-BS-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

ONC-BS-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

ONC-BS-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

ONC-BS-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

ONC-BS-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B



Ρωσικός αριθμός εξαρτήματος Κινέζικος αριθμός εξαρτήματος
ONC-BS-1-4/10-P12-1-B OHS-BC-1-4/10-P2-1-B
ONC-BS-1-7/12-P12-1-B OHS-BC-1-7/12-P2-1-B
ONC-BS-1-10/14-P12-1-B OHS-BC-1-10/14-P2-1-B
ONC-BS-1-19/18-P12-1-B OHS-BC-1-19/18-P2-1-B
ONC-BS-1-32/22-P12-1-B OHS-BC-1-32/22-P2-1-B
ONC-BS-1-50/27-P12-1-B OHS-BC-1-50/27-P2-1-B



Συχνές ερωτήσεις



Συχνές ερωτήσεις του Ρωσικού Συνδέσμου OHS

1.Μπορώ να έχω μια παραγγελία δείγματος;
Ναι, καλώς ήρθατε στην παραγγελία δείγματος του Ρωσικού Συνδέσμου 2PM για να δοκιμάσετε και να ελέγξετε την ποιότητα.

2. Ποιοι είναι οι όροι πληρωμής σας;
Συνήθως, δεχόμαστε T / T, Για τακτικές παραγγελίες, οι όροι πληρωμής είναι 30% κατάθεση, το υπόλοιπο πληρώνεται πριν από την αποστολή.

3. Ποιος είναι ο χρόνος παράδοσης;
Συνήθως χρειάζονται 10 ημέρες μετά την παραλαβή της προκαταβολής.

4.Ποιοι είναι οι όροι συσκευασίας σας;
Συσκευάζεται σε πλαστική σακούλα αρχικά και μετά σε μικρό κουτί, τελικά σε μεγάλο σε ουδέτερα χαρτοκιβώτια.

5.Πόσο διαρκεί η περίοδος εγγύησης
Ένα έτος μετά την παράδοση.
