ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniature ConnectorDΠεριγραφή
Η σειρά Raymo J30J είναι σχεδιασμένη με ένα ισχυρό αλλά ελαφρύ κέλυφος αλουμινίου και ένα σύστημα επαφής πείρου περιστροφής υψηλής αξιοπιστίας με Pos-Aine Aignment.
Είναι ισοδύναμο με τους συνδέσμους micro-D της σειράς ITT Cannon MDM MIL-DTL-83513.
ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniature ConnectorΚύρια χαρακτηριστικά:
-
Αυτή η σειρά είναι ισοδύναμη με τη σειρά USA MDM.
-
Εννέα τύποι: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Εμβαδόν διατομής σύρματος: 0,1～15 mm2;
-
Αυτή η σειρά χρησιμοποιεί πείρους υψηλής πυκνότητας.
-
Οι υποσυναρμολογήσεις κλειδώματος προσφέρονται με τους συνδέσμους σύμφωνα με την παραγγελία σας. Θα πρέπει να μου δώσετε πληροφορίες στα έγγραφα, εάν δεν χρειάζεστε τις υποσυναρμολογήσεις κλειδώματος.
ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniature ConnectorΠαράμετρος
|
Κατηγορία
|
Συνδετήρες micro-D της σειράς ITT Cannon MDM
|
|
Αριθμός εξαρτήματος
|
J30J-31TJ
|
|
Τύπος συνδετήρα
|
Βύσμα
|
|
Προσανατολισμός
|
Ερμητικό τετράγωνο φλάντζα
|
|
Τύπος επαφής
|
Αρσενικός πείρος
|
|
Αριθμός θέσεων
|
25
|
|
Τύπος τοποθέτησης
|
Τοποθέτηση σε πάνελ
|
|
Τερματισμός επαφής
|
Συγκόλληση
|
|
Βαθμός προστασίας
|
IP67
|
ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniature ConnectorΤεχνική απόδοση
|
Τάση δοκιμής
|
600 Vac σε επίπεδο γιου
150 Vac στα 70.000 πόδια (23410 μέτρα)
|
|
Ονομαστική ένταση ρεύματος
|
3 Ampo
|
|
Αντίσταση επαφής
|
’8 milliohms μέγιστο στα 3 amps
10 milliohms μέγιστο στα 1 milliamp: ML-STD-202 Μέθοδος 307
|
|
Αντίσταση μόνωσης
|
5000 megaohms ελάχιστο στα 500 Vdo
|
|
Μαγνητική διαπερατότητα
|
2.0μ(συνδετήρες χωρίς υλικό)
|
|
Θερμικό κενό
|
ανά NASA SP-R-0022 (μόνο διαστημική κατηγορία)
|
|
Διάρκεια ζωής ζευγαρώματος
|
500 κύκλοι ελάχιστο
|
|
Δοκιμή ψεκασμού αλατιού
|
48 ώρες ML-STD-1344 Μέθοδος 1001 Συνθήκη Β
|

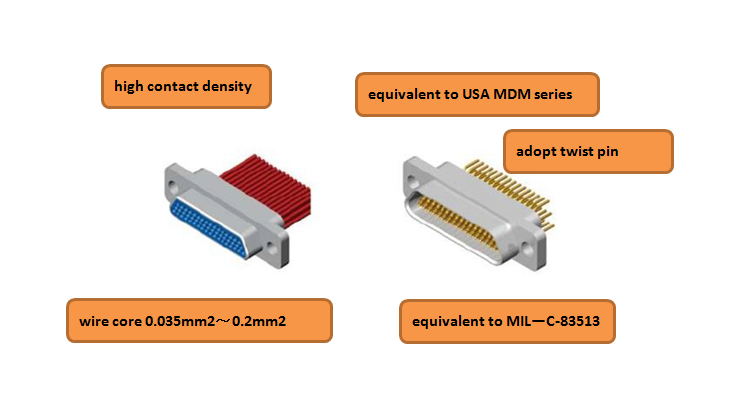

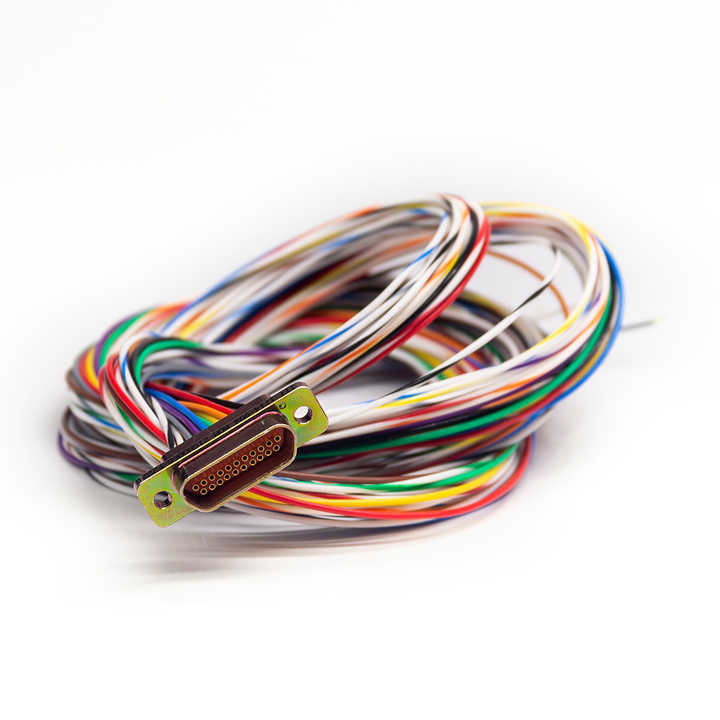

ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniature ConnectorΕικόνες
ITT Cannon MDM Series J30J-25TJ 25pin Male Plug Micro-D Connectors Miniature ConnectorΕφαρμογή
* Συστήματα πλοήγησης
* Ερευνητικά κέντρα
* Ιατρικός εξοπλισμός
* Φορητός εξοπλισμός δοκιμών
* Δορυφόροι
* Ρομποτική
* Γεωφυσικός εξοπλισμός
* Σαρωτές γραμμωτού κώδικα
