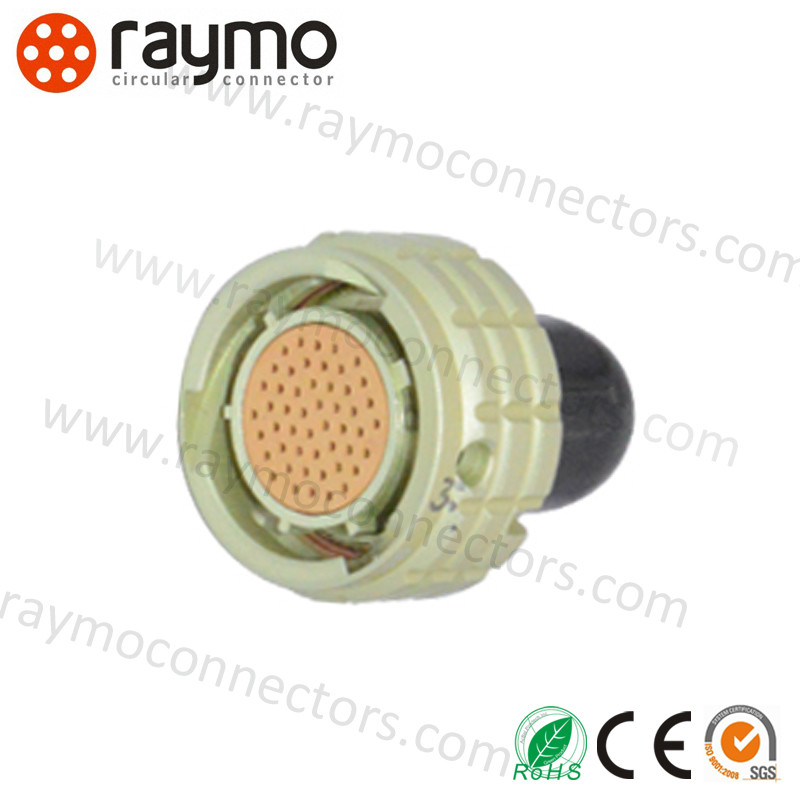

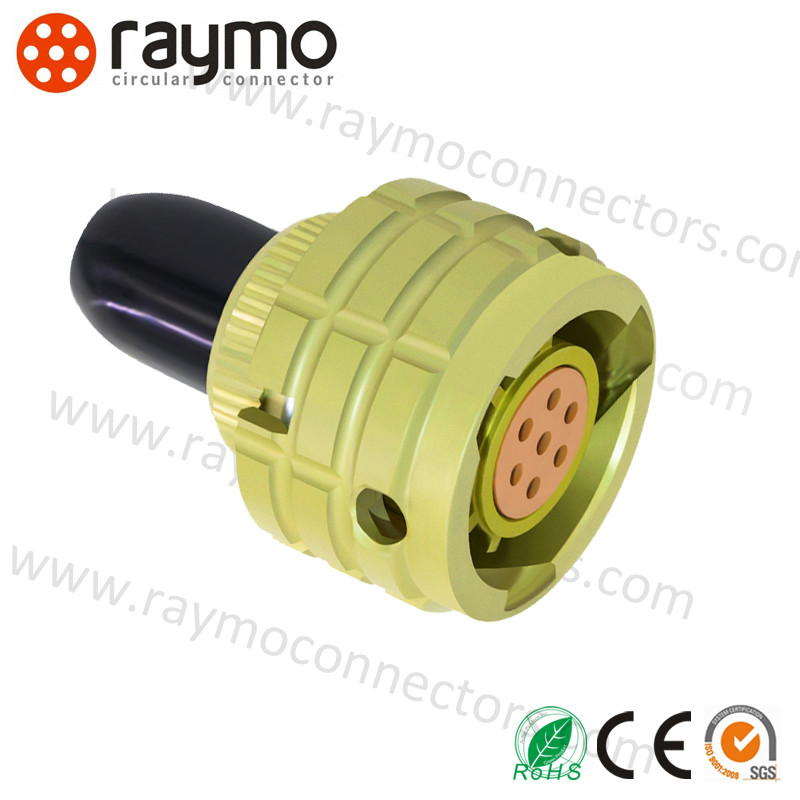

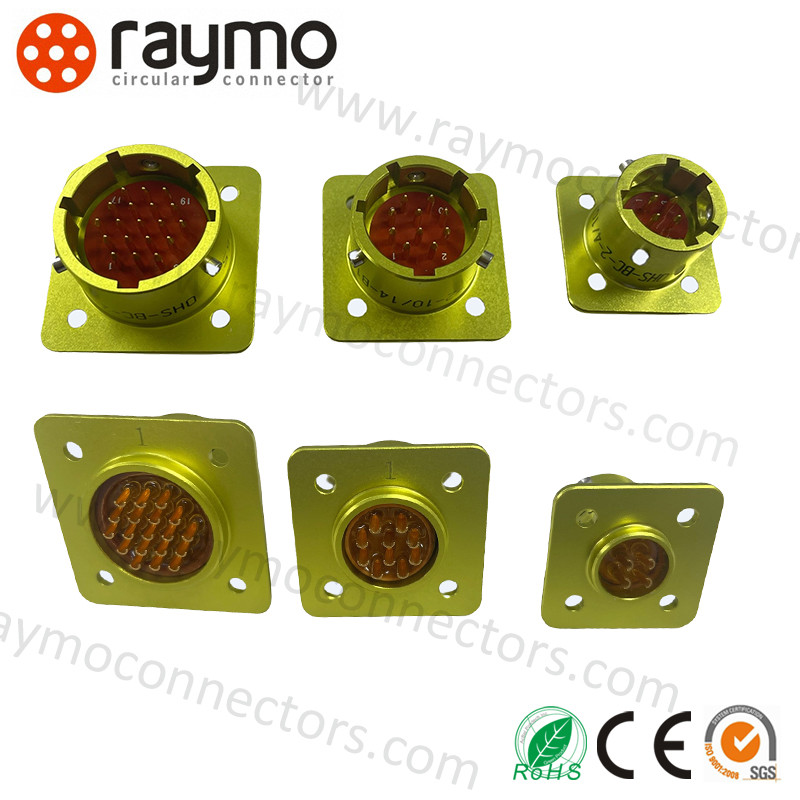

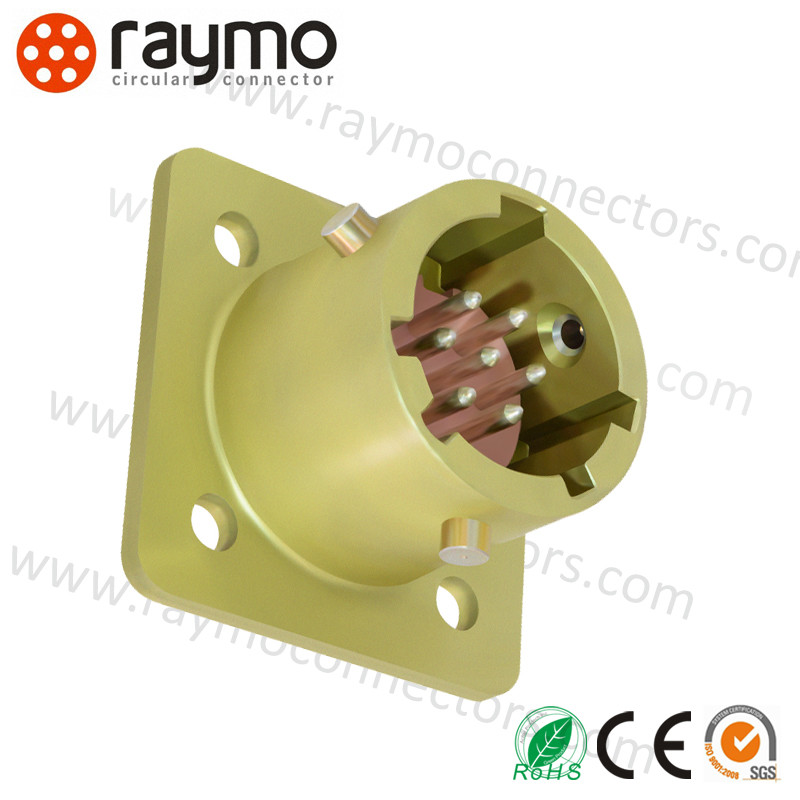

ΣΥΝΔΕΣΜΟΣ ΣΕΙΡΑΣ ONS-BS-1(2) Μέγεθος 22 32 Pin Θηλυκή Υποδοχή ONS-BS-1-32/22/P12-1-B
Περιγραφή Βιομηχανικό ONS-BS-1(2) ΣΥΝΔΕΣΜΟΙ:
Οι σύνδεσμοι ONS-BM, ONS-BS είναι σύνδεσμοι χειροκίνητης σύνδεσης χαμηλής συχνότητας κυλινδρικού τύπου, εσωτερικής ογκομετρικής τοποθέτησης, με σύνδεση μπαγιονέτ, συνδέουν καλώδια με φορτίο έως 71Α και 250V. Οι σύνδεσμοι ONS-BM έχουν διάμετρο σώματος 10mm, 12mm, 14mm, 18mm, 22mm, 27mm και μπορούν να χωρέσουν από 10 έως 102 επαφές διαμέτρου 0,6mm. Οι σύνδεσμοι ONS-BS έχουν διάμετρο σώματος 14mm, 18mm, 22mm και μπορούν να χωρέσουν από 10 έως 32 επαφές διαμέτρου 1,0mm. Η βελόνα, αλλιώς "παπάς", είναι το ερμητικό εξάρτημα του συνδετήρα, και η πρίζα, "μαμά", είναι το μη ερμητικό καλωδιακό εξάρτημα. Για τη βελτίωση της ποιότητας σύνδεσης στην κατασκευή των συνδέσμων προβλέπεται στερέωση με σφήνες. Πλήρη αποκωδικοποίηση της σήμανσης των συνδέσμων ONS-BM, ONS-BS δείτε παρακάτω τους πίνακες με τα κύρια χαρακτηριστικά. Η εγγύηση λειτουργίας των συνδέσμων ONS-BM, ONS-BS που παρέχονται από την εταιρεία μας είναι 2 χρόνια. Αυτό υποστηρίζεται από τα απαραίτητα έγγραφα ποιότητας. Η τελική τιμή για τους συνδέσμους ONS-BM, ONS-BS εξαρτάται από την ποσότητα, τους χρόνους παράδοσης, τον κατασκευαστή, τις χώρες προέλευσης και τις μορφές πληρωμής.
ONS-BS-1(2) Ηλεκτρικός κυκλικός σύνδεσμος σειράς OHS, η μέθοδος σύνδεσης υιοθετεί σύνδεση μπαγιονέτ, η μορφή σύνδεσης του άκρου του τμήματος επαφής είναι συγκολλημένη, το προϊόν έχει τα χαρακτηριστικά γρήγορης σύνδεσης και αποσύνδεσης, μικρού μεγέθους, υψηλής πυκνότητας, καλής περιβαλλοντικής αντοχής, υψηλής αξιοπιστίας, η υποδοχή χωρίς ουραία σύνδεση, το βύσμα μπορεί να πάρει ευθεία πλαστική ουραία σύνδεση, κατάλληλο για κυκλώματα DC AC.
Ταυτόχρονα, μπορεί να ταιριάξει και να ανταλλαχθεί με τα αρχικά ανταλλακτικά της ρωσικής σειράς ONS-BS-1(2).
Τεχνικοί δείκτες
| Δείκτης | Τιμή |
| Αντίσταση επαφής | ≤5mΩ |
| Αντίσταση μόνωσης | ≥1000MΩ (Υπό κανονικές συνθήκες) |
| Θερμοκρασία περιβάλλοντος | - 60°C~85°C |
| Δόνηση | 1-5000HZ 20g |
| Κρούση | 1000g(μία φορά);100g(πολλές φορές); |
| Διάμετρος επαφής | Φ1.0mm |
| Μηχανική Ζωή | Εισαγωγή και εξαγωγή 250 φορές |
| Ώρες λειτουργίας | 5000 ώρες |
ONS-BS-1(2) Ρεύμα λειτουργίας, Τάση λειτουργίας
| Τυπικό μέγεθος σώματος | Αριθμός επαφών | Ρεύμα λειτουργίας μονής επαφής (A) | Συνολικό ρεύμα (A) | Τάση λειτουργίας (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
ONS-BS-1(2) Περιγραφή μοντέλου
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Κυκλικό | Μπαγιονέτ | Υπερμικρό | 1 Επιμετάλλωση αργύρου, 2 Επιμετάλλωση χρυσού | Αριθμός επαφών / Τυπικό μέγεθος σώματος | B - Τετράγωνη υποδοχή (αρσενικό), P - Κυκλικό βύσμα (θηλυκό) | 1. Χωρίς ουραία σύνδεση 2. Με μη θωρακισμένη ευθεία ουραία σύνδεση | Θέση κλειδώματος | Όλες οι καιρικές συνθήκες |
ΒιομηχανικόONS-BS-1(2) ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΝΔΕΣΜΩΝ:
- Συμπαγές μέγεθος: Ιδανικό για εφαρμογές όπου ο χώρος είναι περιορισμένος.
- Υψηλή απόδοση: Ικανό να χειρίζεται υψηλούς ρυθμούς δεδομένων και επίπεδα ισχύος παρά το μικρό του μέγεθος, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών.
- Ανθεκτική κατασκευή: Κατασκευασμένο από υλικά υψηλής ποιότητας για να εξασφαλίσει μεγάλη διάρκεια ζωής, ακόμη και σε σκληρά περιβάλλοντα.
- Εύκολη εγκατάσταση: Επιτρέπει γρήγορη και εύκολη εγκατάσταση και αποσυναρμολόγηση, εξοικονομώντας χρόνο και προσπάθεια κατά τη συναρμολόγηση και τη συντήρηση.
Τύπος:1-Χωρίς ουραία σύνδεση (Κάντε κλικ για προβολή)
| Ρωσικός Αριθμός ανταλλακτικού | Αριθμός ανταλλακτικού RAYMO | Αριθμός ανταλλακτικού Amphenol |
| ONS-BS-1-4/10-B1-1-B | OHS-BC-1-4/10-B1-1-B | ONTS-BS-1-4/10-V1-1-V |
| ONS-BS-1-7/12-B1-1-B | OHS-BC-1-7/12-B1-1-B | ONTS-BS-1-7/12-V1-1-V |
| ONS-BS-1-10/14-B1-1-B | OHS-BC-1-10/14-B1-1-B | ONTS-BS-1-10/14-V1-1-V |
| ONS-BS-1-19/18-B1-1-B | OHS-BC-1-19/18-B1-1-B | ONTS-BS-1-19/18-V1-1-V |
| ONS-BS-1-32/22-B1-1-B | OHS-BC-1-32/22-B1-1-B | ONTS-BS-1-32/22-V1-1-V |
| ONS-BS-1-50/27-B1-1-B | OHS-BC-1-50/27-B1-1-B | ONTS-BS-1-50/27-V1-1-V |
Τύπος:2-Με μη θωρακισμένη ευθεία ουραία σύνδεση (Κάντε κλικ για προβολή)
| Ρωσικός Αριθμός ανταλλακτικού | Αριθμός ανταλλακτικού RAYMO | Αριθμός ανταλλακτικού Amphenol |
| ONS-BS-1-4/10-P2-1-B | OHS-BC-1-4/10-P2-1-B | ONTS-BS-1-4/10-R12-1-V |
| ONS-BS-1-7/12-P2-1-B | OHS-BC-1-7/12-P2-1-B | ONTS-BS-1-7/12-R12-1-V |
| ONS-BS-1-10/14-P2-1-B | OHS-BC-1-10/14-P2-1-B | ONTS-BS-1-10/14-R12-1-V |
| ONS-BS-1-19/18-P2-1-B | OHS-BC-1-19/18-P2-1-B | ONTS-BS-1-19/18-R12-1-V |
| ONS-BS-1-32/22-P2-1-B | OHS-BC-1-32/22-P2-1-B | ONTS-BS-1-32/22-R12-1-V |
| ONS-BS-1-50/27-P2-1-B | OHS-BC-1-50/27-P2-1-B | ONTS-BS-1-50/27-R12-1-V |
Πληροφορίες Εταιρείας Βιομηχανικό ONS-BS-1(2) ΣΥΝΔΕΣΜΟΙ
Η SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, ως επαγγελματίας στον σχεδιασμό και την κατασκευή όλων των ειδών συνδέσμων και ειδικών καλωδίων, έχει συσσωρεύσει πλούσια εμπειρία στην ανάπτυξη και παραγωγή διαφόρων τύπων καλωδίων και των σχετικών προσαρμογέων συνδετήρων. Με καλώδια RED/Teradek Bond/ARRI Camera, καλώδια τροφοδοσίας Canon/Sony Camera, καλώδια SDI, καλώδια USB, καλώδια βίντεο, καλώδια CCD... Παρέχουμε διάφορες υπηρεσίες OEM/ODM που εξυπηρετούν διαφορετικές εφαρμογές και απαιτήσεις.
Τα προϊόντα μας χρησιμοποιούνται ευρέως σε διάφορα σκληρά περιβάλλοντα και εφαρμογές, όπως συσκευές βιομηχανικού ελέγχου, ιατρικό εξοπλισμό, εξοπλισμό μέτρησης και επιθεώρησης, εξοπλισμό ήχου και εικόνας και βιομηχανικές εφαρμογές, κ.λπ. Επιπλέον, έχει εξαιρετική συμβατότητα με πολλούς κορυφαίους προμηθευτές.
Τηρούμε πάντα το πνεύμα της καινοτομίας, συνεχίζουμε να εισάγουμε νέες σειρές προϊόντων που περιλαμβάνουν συνδέσμους δεδομένων M5, M8, M9, M12, M16, M23 και άλλους. Με πιστοποιήσεις IP68, ISO9001, Rohs, CE, REACH.
Βιομηχανικό ONS-BS-1(2) ΥΠΟΣΤΗΡΙΞΗ ΚΑΙ ΥΠΗΡΕΣΙΕΣ ΣΥΝΔΕΣΜΩΝ:
Τεχνική Υποστήριξη και Υπηρεσία για Κυκλικούς Συνδέσμους Push Pull
Παρέχουμε ολοκληρωμένη τεχνική υποστήριξη και υπηρεσία για τους Κυκλικούς Συνδέσμους Push Pull. Η ομάδα μας έχει μεγάλη εμπειρία στην παροχή τεχνικών λύσεων για διάφορες εφαρμογές.
Η ομάδα μας είναι διαθέσιμη για να βοηθήσει τους πελάτες με την εγκατάσταση, την αντιμετώπιση προβλημάτων και τις επισκευές. Προσφέρουμε επίσης επιτόπια βοήθεια και εκπαίδευση για να διασφαλίσουμε ότι οι πελάτες μπορούν να χρησιμοποιήσουν το προϊόν στο μέγιστο των δυνατοτήτων του.
Είμαστε αφοσιωμένοι στην παροχή άριστης εξυπηρέτησης πελατών και η ομάδα μας είναι διαθέσιμη 24/7 για να απαντήσει σε οποιεσδήποτε ερωτήσεις ή να παρέχει τεχνική υποστήριξη.
Προσφέρουμε επίσης ένα ευρύ φάσμα υπηρεσιών μετά την πώληση, όπως επεκτάσεις εγγύησης και αναβαθμίσεις προϊόντων.
Εάν έχετε οποιεσδήποτε ερωτήσεις ή χρειάζεστε βοήθεια, μη διστάσετε να επικοινωνήσετε μαζί μας.
