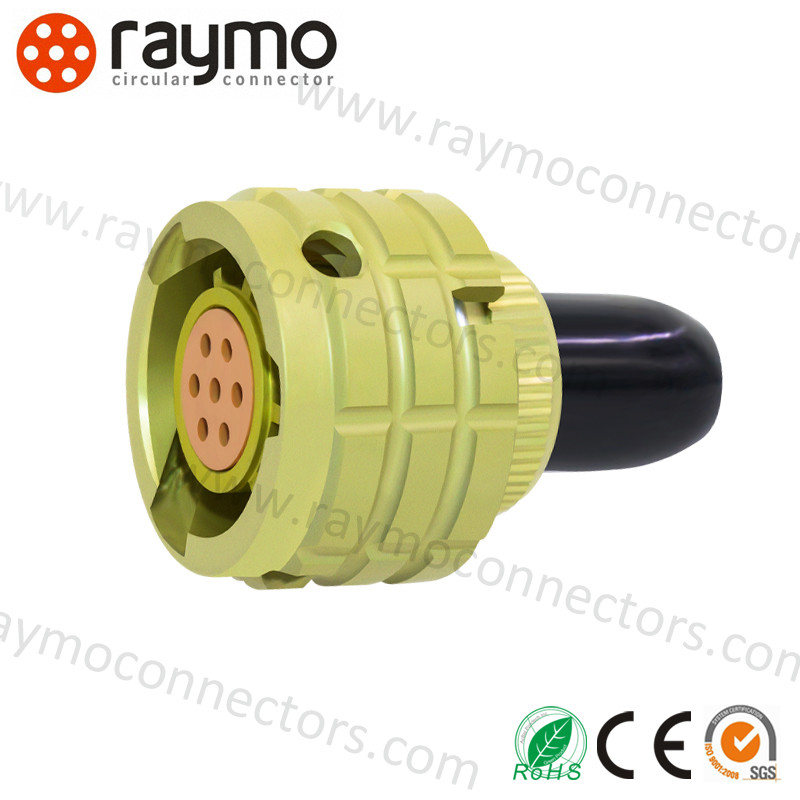

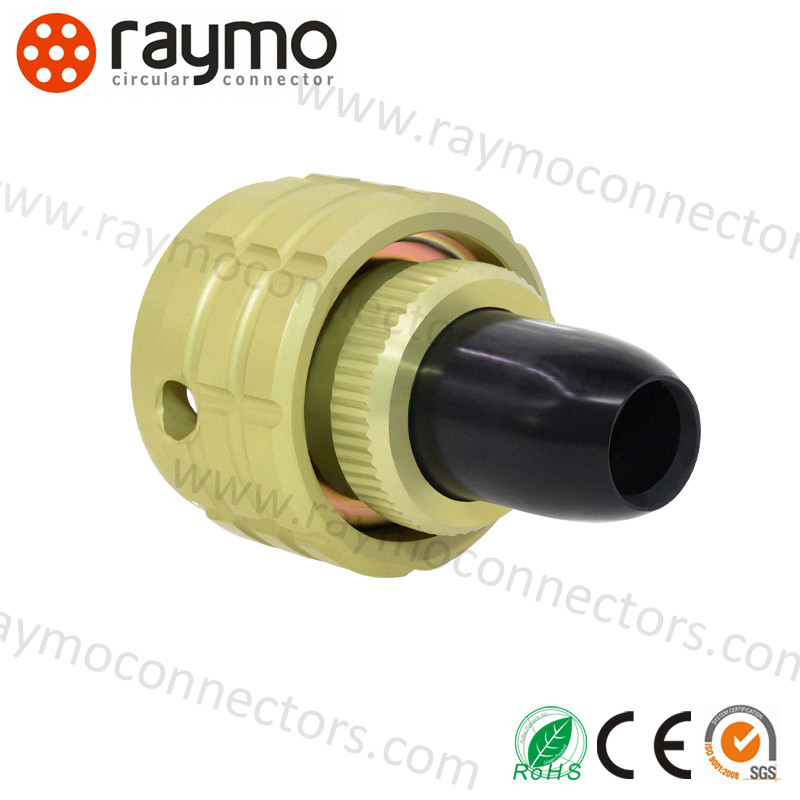

Συνδετήρας Σειράς ONTS-BS-1(2) Μέγεθος Κελύφους 12 Θηλυκό Βύσμα 7 ακίδων με προαιρετική σύνδεση ουράς - ONTS-BS-1-7/12-P12-1-B
ONTS-BS-1-7/12-R12-1-V, Αποσυναρμολόγηση
Περιγραφή ΒιομηχανικόONTS-BS-1(2)ΣΥΝΔΕΣΜΟΙ:
ONTS-BS-1(2) Κυκλικός ηλεκτρικός σύνδεσμος σειράς OHS, η μέθοδος σύνδεσης υιοθετεί σύνδεση μπαγιονέτ, η μορφή σύνδεσης του τμήματος επαφής είναι συγκολλημένη, το προϊόν έχει τα χαρακτηριστικά γρήγορης σύνδεσης και αποσύνδεσης, μικρό μέγεθος, υψηλή πυκνότητα, καλή αντοχή στο περιβάλλον, υψηλή αξιοπιστία, η πρίζα χωρίς σύνδεση ουράς, το βύσμα μπορεί να πάρει ευθεία πλαστική σύνδεση ουράς, κατάλληλο για κύκλωμα DC AC.
Ταυτόχρονα, μπορεί να ταιριάξει και να ανταλλαχθεί με τα γνήσια ανταλλακτικά της ρωσικής σειράς ONTS-BS-1(2).
Συνδετήρες ONTS-BS-1(2), σχεδιασμένοι για εργασία σε ηλεκτρικά κυκλώματα συνεχούς,
εναλλασσόμενου (συχνότητα έως 3 MHz) και παλμικού ρεύματος.
Οι συνδετήρες ONTS-BS-1(2) αποτελούνται από θερμικά προσαρτημένη θηλυκή υποδοχή και μη θερμικά
καλωδιωτές υποδοχές για ογκώδη συναρμολόγηση, έχουν πολυπολική πόλωση σώματος, προστατεύοντας
από μη αδειοδοτημένη σύνδεση.
Σύνδεση συνδετήρων – μπαγιονέτ.

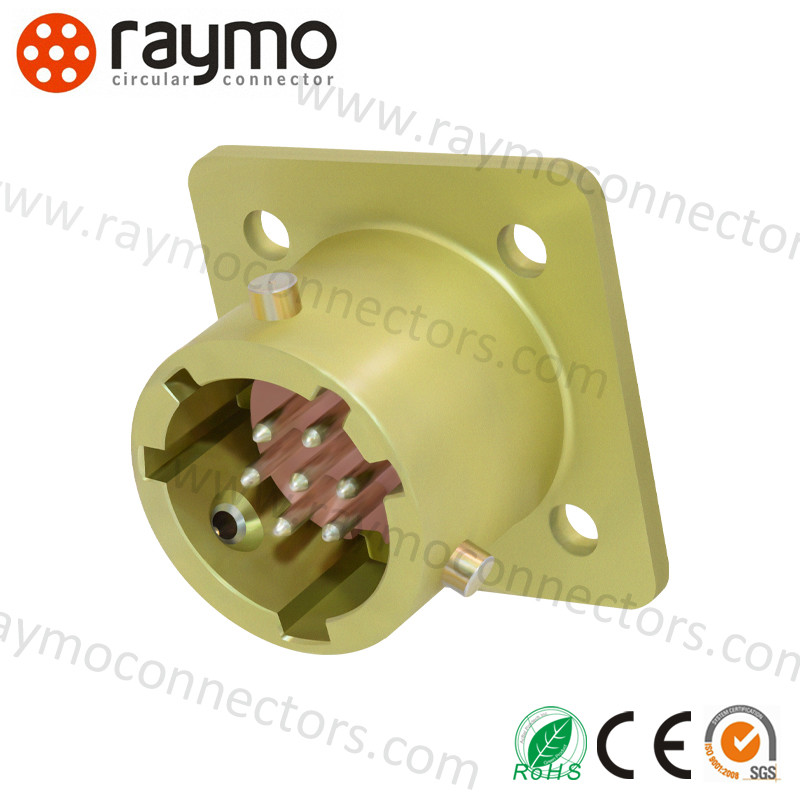

Οι θηλυκές υποδοχές κατασκευάζονται χωρίς περίβλημα, οι αρσενικές με ευθύ πλαστικό περίβλημα.
Τα διαγράμματα διάταξης επαφών, ο αριθμός και οι διάμετροι των επαφών δίνονται στον πίνακα 1.
Επίστρωση επαφών στους συνδετήρες: ONTS-BS-1 – επάργυρο, ONTS-BS-2 – επιχρυσωμένο.
Οι συνδετήρες κατασκευάζονται για εσωτερική συναρμολόγηση σε κλιματική εκτέλεση
σύμφωνα με τις τεχνικές προδιαγραφές BR0.364.030 TU, (εκτέλεση "5").
ΒιομηχανικόONTS-BS-1(2)ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΝΔΕΣΜΩΝ:
- Συμπαγές Μέγεθος: Ιδανικό για εφαρμογές όπου ο χώρος είναι περιορισμένος.
- Υψηλή Απόδοση: Ικανό να χειρίζεται υψηλούς ρυθμούς δεδομένων και επίπεδα ισχύος παρά το μικρό του μέγεθος, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών.
- Ανθεκτική Κατασκευή: Κατασκευασμένο από υλικά υψηλής ποιότητας για να διασφαλίζει μεγάλη διάρκεια ζωής, ακόμη και σε σκληρά περιβάλλοντα.
- Εύκολη Εγκατάσταση: Επιτρέπει γρήγορη και εύκολη εγκατάσταση και αποσυναρμολόγηση, εξοικονομώντας χρόνο και προσπάθεια κατά τη συναρμολόγηση και τη συντήρηση.
Τεχνικοί δείκτες
| Δείκτης | Τιμή |
| Αντίσταση επαφής | ≤5mΩ |
| Αντίσταση μόνωσης | ≥1000MΩ (Υπό κανονικές συνθήκες) |
| Θερμοκρασία περιβάλλοντος | - 60°C~85°C |
| Δόνηση | 1-5000HZ 20g |
| Κρούση | 1000g(μία φορά);100g(πολλές φορές); |
| Διάμετρος επαφής | Φ1.0mm |
| Μηχανική Ζωή | Εισαγωγή και εξαγωγή 250 φορές |
| Ώρες λειτουργίας | 5000 ώρες |
Ρεύμα λειτουργίας, Τάση λειτουργίας
| Μέγεθος Κελύφους | Αριθμός Επαφών | Ρεύμα λειτουργίας μονής επαφής (A) | Συνολικό Ρεύμα (A) | Τάση Λειτουργίας (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Περιγραφή μοντέλου
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Κυκλικός | Μπαγιονέτ | Υπερμικρός | 1 Επάργυρο, 2 Επιχρυσωμένο | Αριθμός επαφών / Τυπικό μέγεθος κελύφους | B - Τετράγωνη Υποδοχή (αρσενικό), P - Κυκλικό βύσμα (θηλυκό) | 1. Χωρίς σύνδεση ουράς 2. Με μη θωρακισμένη ευθεία σύνδεση ουράς | Θέση κλειδώματος | Όλες οι καιρικές συνθήκες |
Τύπος:1-Χωρίς σύνδεση ουράς (Κάντε κλικ για προβολή)
| Ρωσικός Αριθμός Εξαρτήματος | Κινεζικός Αριθμός Εξαρτήματος | Αριθμός Εξαρτήματος Amphenol |
| ONTS-BS-1-4/10-V1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONTS-BS-1-7/12-V1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONTS-BS-1-10/14-V1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONTS-BS-1-19/18-V1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONTS-BS-1-32/22-V1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONTS-BS-1-50/27-V1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
Τύπος:2-Με μη θωρακισμένη ευθεία σύνδεση ουράς (Κάντε κλικ για προβολή)
| Ρωσικός Αριθμός Εξαρτήματος | Κινεζικός Αριθμός Εξαρτήματος | Αριθμός Εξαρτήματος Amphenol |
| ONTS-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONTS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONTS-BS-1-10/14-R12-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONTS-BS-1-19/18-R12-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONTS-BS-1-32/22-R12-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONTS-BS-1-50/27-R12-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |

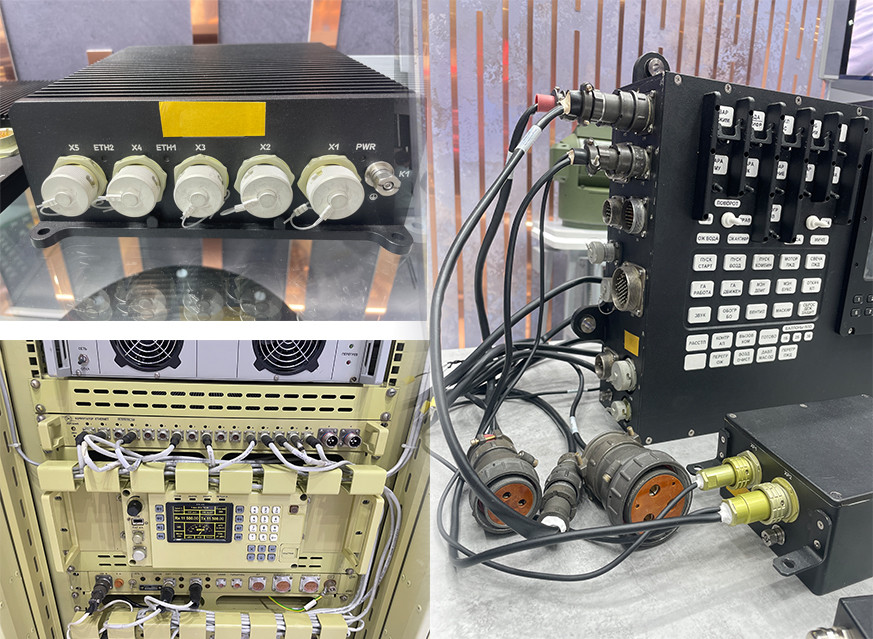

ΕΦΑΡΜΟΓΕΣ ΣΥΝΔΕΣΜΩΝ 38999:
