Περιγραφή Προϊόντος

Υποδοχή σύνδεσης με σφράγιση πάνελ τύπου DBPLU

Κωδικός:	RM-DBPLU-1F1C-P08KS (=DBPLU 103 A 058 130)	Περιγραφή	Σταθερή υποδοχή σύνδεσης DBPLU με σφράγιση και μπροστινή προβολή, σειρά 103/1F, κωδικός κλειδώματος 1, θηλυκές επαφές 8 ακίδων, τύπου συγκόλλησης, μονωτήρας PPS, εξωτερικό περίβλημα από ορείχαλκο με φυσική επιχρωμίωση.
Μηχανικά και Κλιματικά
Αντοχή	>5000 κύκλοι (IEC60512-5 δοκιμή 9a)	Εύρος θερμοκρασίας	-55°C, +250°C
Αντοχή σε δονήσεις	10-2000Hz, 15g (IEC 60512-4 δοκιμή 6d)	Υγρασία	Έως 95% στους 60°C
Αντοχή σε κρούση	100g, 6ms (IEC 60512-4 δοκιμή 6c)	Κλιματική κατηγορία	55/175/21 (IEC 60068-1)
Δοκιμή διάβρωσης σε αλατούχο ψεκασμό	>96 ώρες (IEC 60512-6 δοκιμή 11f)	Δείκτης προστασίας (συνδεδεμένο)	IP68 (IEC 60529)
Ηλεκτρικά Χαρακτηριστικά
Αποτελεσματικότητα θωράκισης (στα 10 MHz)	>95 dB (IEC 60619-1-3)	Θωράκιση αποτελεσματικότητα (στα 1 GHz)	>80 dB (IEC 60619-1-3)

Κύρια χαρακτηριστικά:

– Εύκολη σύνδεση, μπορεί να γίνει σύνδεση χωρίς οπτική επαφή
– Αυξημένη ασφάλεια και ευχρηστία
– Βολική λαβή ακόμα και με γάντια
– Αυξημένη διάρκεια ζωής του εξοπλισμού
– Ανθεκτικός σχεδιασμός και αντοχή σε κρούσεις
– Συμπαγής και ελαφριά κατασκευή
– Υψηλή πυκνότητα ακίδων και υβριδικές επαφές
– Συνδέσεις υψηλής απόδοσης
– Σφραγισμένο έως IP68 και ανθεκτικό στη διάβρωση
– Αποστειρώσιμο

Σειρά	Αριθμός επαφών με τύπο συγκόλλησης & PCB
102/0F	2 3 4 5 7 9
103/1F	2 3 4 5 6 7 8 10 12 14 16
1031/AF	10 12 15 19
104/2F	2 3 4 6 8 16 19
105	7

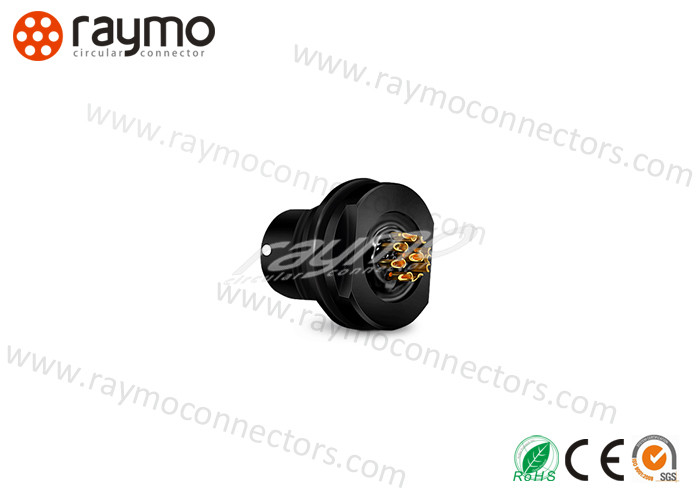

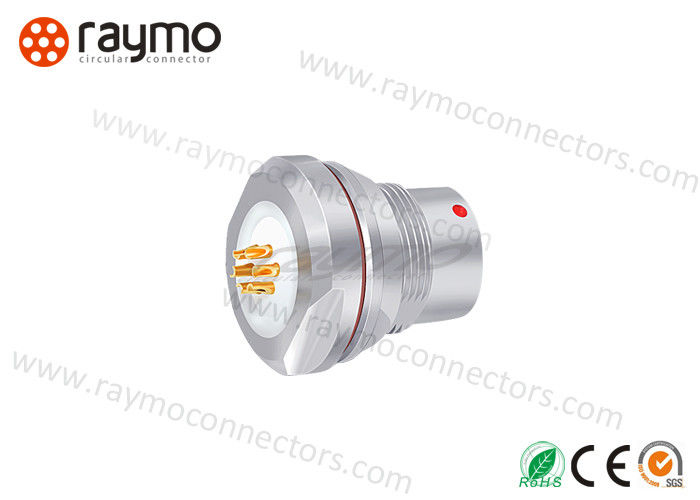

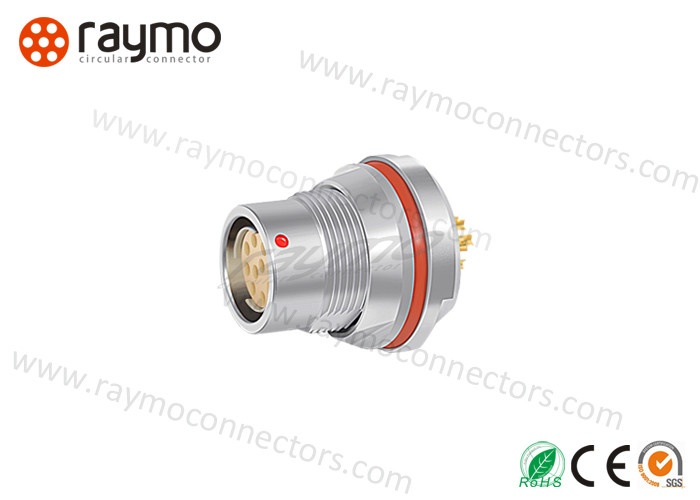

Φωτογραφία & Διαστάσεις

Εφαρμογή

Οι υψηλής ποιότητας συνδέσεις της RAYMO βρίσκονται σε μια ποικιλία απαιτητικών εφαρμογών και περιβαλλόντων, όπως: Αυτοκινητοβιομηχανία, Ήχος-βίντεοΑεροπορίαΕπικοινωνίεςΒιομηχανικός Έλεγχος, Συστήματα Πληροφορικής και Μηχανές, ΙατρικήΒιομηχανικήΔοκιμές και ΜετρήσειςΣυλλογή Δεδομένων, Εξοπλισμός Μεταφοράς Δεδομένων. Ηλεκτρική Ενέργεια, Αισθητήρες, Συστήματα Αισθητήρων, Όργανα, Ανάλυση Εφαρμογών.

DBPLU DBPLE Ερμητικό χαμηλού προφίλ εμπρόσθιο δοχείο προβολής IP68 Αδιάβροχος συνδέτης

Συσκευασία & Παράδοση

Συσκευασία

Τσάντα PE & Κουτί

Χρόνος παράδοσης

1~10 τεμάχια: 3~5 εργάσιμες ημέρες

11~100 τεμάχια: 3~5 εργάσιμες ημέρες

101~500 τεμάχια: 3~5 εργάσιμες ημέρες

501~1000 τεμάχια: 3~5 εργάσιμες ημέρες

Η Εταιρεία μας

Συνδέσεις RAYMO είναι κατασκευαστής ελεγμένος από την SGS για διάφορες συνδέσεις και καλωδιακές συναρμολογήσεις με τα παρακάτω χαρακτηριστικά:

1. Συνδέσεις & καλωδιακές συναρμολογήσεις υψηλής ποιότητας, ανταγωνιστική τιμή, γρήγορη παράδοση (5-7 εργάσιμες ημέρες);
2. Πιστοποιητικά CE, RoHS, SGS, ISO9001:2015;
3. 100% συμβατό με τις αρχικές συνδέσεις;
4. Κύρια αγορά: Βόρεια Αμερική, Ευρώπη, Ασία, Βόρεια Αφρική, Ωκεανία;
5. OEM & ODM είναι ευπρόσδεκτα;
6. Χωρίς περιορισμό MOQ;
7. Δωρεάν δείγμα διαθέσιμο;

8. Γρήγορη απόκριση: εντός 24 ωρών;

9. Καλή εξυπηρέτηση μετά την πώληση;

Η Υπηρεσία μας

1. Υψηλή Ποιότητα: Μηχανή CNC, επαγγελματίας μηχανικός, επιδέξιος εργάτης, υπεύθυνος QC διασφαλίζουν τα υψηλής ποιότητας προϊόντα μας;
2. OEM & ODM: Οι υπηρεσίες OEM & ODM είναι ευπρόσδεκτες;
3. Πολιτική δειγμάτων: Δωρεάν δείγμα & παραγγελία δείγματος γίνονται δεκτές;

4. Γρήγορη παράδοση: 3~5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής για κανονικές συνδέσεις;
5. Γρήγορη απόκριση: εντός 24 ωρών για την ερώτησή σας και οποιεσδήποτε άλλες ερωτήσεις;

6. Εξυπηρέτηση μετά την πώληση: Παρακολούθηση της αποστολής σας. Παροχή επαγγελματικών λύσεων για τις ερωτήσεις σας.

Εκθέσεις στο εξωτερικό

2014/04/11-15 HK Fair
2014/10/11-15 HK Fair
2015/10/2-7 ICEEB, Βραζιλία
2016/04/1115 HK Fair
2017/09/11-16 NAB Show, Ολλανδία
2018/11/13-16 Electronica 2018, Μόναχο, Γερμανία

Συχνές Ερωτήσεις

1. Είναι η εταιρεία σας επαγγελματίας κατασκευαστής;
Raymo: Ναι, ειδικευόμαστε στην παραγωγή κυκλικών συνδέσεων push-pull και καλωδιακών συναρμολογήσεων από το 2010. Είμαστε ελεγμένος κατασκευαστής από την SGS, έχουμε περάσει το σύστημα διαχείρισης ποιότητας ISO9001:2015 και εξυπηρετούμε παγκόσμιους πελάτες ως αξιόπιστος προμηθευτής για περισσότερα από 4 χρόνια. Όλα τα προϊόντα πληρούν τα πρότυπα CE & ROHS.

2. Τι είναι το MOQ;
Raymo: Χωρίς περιορισμό MOQ, εξαρτάται από τις πραγματικές ανάγκες του πελάτη.

3. Δωρεάν δείγμα:
Raymo: Διαθέσιμο. Οποιεσδήποτε ανάγκες, παρακαλούμε επικοινωνήστε μαζί μας.

4. Τι γίνεται με τον χρόνο παράδοσης;
Raymo: 3-5 εργάσιμες ημέρες για δείγματα, 5-7 εργάσιμες ημέρες για μαζική παραγωγή.

5. Ποιοι είναι οι όροι πληρωμής σας;
Raymo: 100% T/T εκ των προτέρων όταν ο πελάτης τοποθετεί μια παραγγελία.

6. Το προϊόν σας έχει εγγύηση;
Raymo: Ναι, όλες οι συνδέσεις μας μπορούν να λειτουργήσουν κανονικά μετά από 5000 κύκλους σύνδεσης, το εργοστάσιό μας διαθέτει όργανα για να τις δοκιμάσει πριν από την αποστολή. Ζημιές λόγω κακής χρήσης, επεξεργασίας και μη εξουσιοδοτημένων τροποποιήσεων και επισκευών δεν καλύπτονται από την εγγύησή μας.

ετικέτα:

Τόπος καταγωγής:	Guangdong, Κίνα
Μάρκα:	RAYMO
Πιστοποίηση:	CE / RoHS / SGS / ISO9001:2015
Αριθμό μοντέλου:	Rm-dbplu-1f1c-p08ks

Ποσότητα παραγγελίας min:	1 κομμάτι/κομμάτια
Τιμή:	negotiable
Συσκευασία λεπτομέρειες:	Τσάντα & χαρτοκιβώτιο PE
Δυνατότητα προσφοράς:	5000 κομμάτια την εβδομάδα

PRCT DESCREEPTION:	Δοχείο σφραγισμένου πίνακα DBPLU/FGK	Μέγεθος κελύφους:	103/1F (102/0f, 1031/af, 104/2f σειρές είναι διαθέσιμες)
Κωδικός πληκτρολόγησης:	1 (2, 3 είναι διαθέσιμα)	ΕΠΙΚΟΙΝΩΝΙΑ ΟΧΙ:	8 καρφίτσες (2, 3, 4, 5 …… 19 καρφίτσες είναι διαθέσιμες)
Απομονωτήρας:	ΑΕΠ	Υλικό:	Ορείχαλκος
Χρώμα:	χρώμιο που καλύπτεται φυσικό	Υλικό επαφής:	Ορείχαλκος με επιχρυσωμένο χρυσό
Διάμετρος επικοινωνίας::	0,7 mm	Ονομαστικό ρεύμα:	5 Α
Βαθμολογία IP:	IP68	Κατασκευαστής:	Ναί
OEM & ODM:	Ναί	Εξαγωγική θύρα:	βομβαρδισμός
Επισημαίνω:	Αδιάβροχοι συνδετήρες καλωδίων , αδιάβροχος συνδετήρας καλωδίων
