Η σειρά J30J Βιομηχανικό πρότυπο 25 πιν μικρο-D αδιάβροχη πρίζα σύνδεσης ηλεκτρικής ενέργειας

J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: RAYMO
Πιστοποίηση: RoHS, Reach, SGS, ISO:9001-2015
Αριθμό μοντέλου: J30J-25TJ
Ποσότητα παραγγελίας min: 1 κομμάτι/κομμάτια
Τιμή: 2.99-14.99USD/piece
Συσκευασία λεπτομέρειες: Τσάντα & χαρτοκιβώτιο PE
Χρόνος παράδοσης: 7 ημέρες
Όροι πληρωμής: Western Union, T/T, , D/P, D/A, , L/C
Δυνατότητα προσφοράς: 5000 Τεμάχια/ Εβδομάδα
Επικοινωνήστε
Αντικατάστατο: Μικρο-D συνδέσεις της σειράς ITT Cannon MDM Πρότυπο: Δελτίο ΕΚΑΧ της 28ης Ιουλίου 2014.
Τύπος σύνδεσης: Βύσμα Τύπος επικοινωνίας: Άντρας καρφίτσα
Αριθμός θέσεων: 25 Αιχμηρός: Δ-Υποτύπος
Υποπληθωρισμός: Υποδοχές micro-D της σειράς ITT Cannon MDM Πρότυπο: D83513
Επισημαίνω:

25 πιν υδροσταθερός σύνδεσμος ισχύος

,

Ηλεκτρονικός σύνδεσμος MDM

Σειρά J30J Micro-D Βιομηχανικό Πρότυπο ΗΠΑ Σειρά MDM 25 ακίδων Αδιάβροχος Συνδετήρας Τροφοδοσίας
Προδιαγραφές Προϊόντος
Υποκατάστατο Συνδετήρες micro-D σειράς MDM της ITT Cannon
Πρότυπο D83513
Τύπος Συνδετήρα Βύσμα
Τύπος Επαφής Αρσενικό Pin
Αριθμός Θέσεων 25
Σχήμα ΤΥΠΟΣ D-SUB
Επισκόπηση Προϊόντος
Οι συνδετήρες της σειράς J30J της Raymo είναι μικροί, υψηλής πυκνότητας, σχεδιασμένοι για εφαρμογές όπου συνήθως θα χρησιμοποιούνταν τυπικοί συνδετήρες D-sub, αλλά το μέγεθος και το βάρος είναι κρίσιμοι παράγοντες. Αυτοί οι συνδετήρες είναι ισοδύναμοι με τους συνδετήρες micro-D της σειράς MDM D83513 της ITT Cannon.
Βασικά Χαρακτηριστικά
  • Ισοδύναμο με συνδετήρες σειράς MDM ΗΠΑ

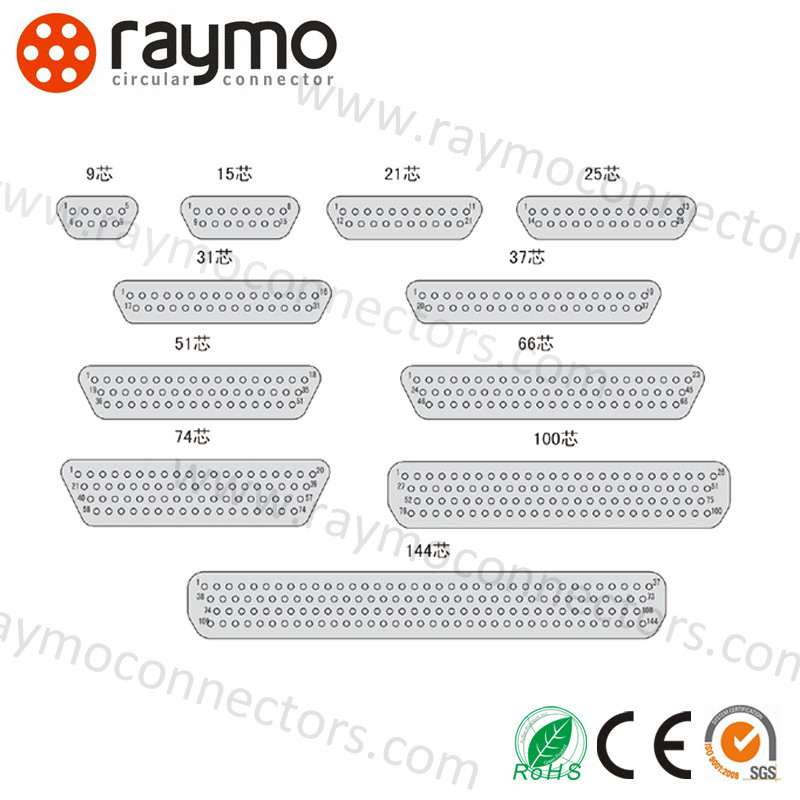

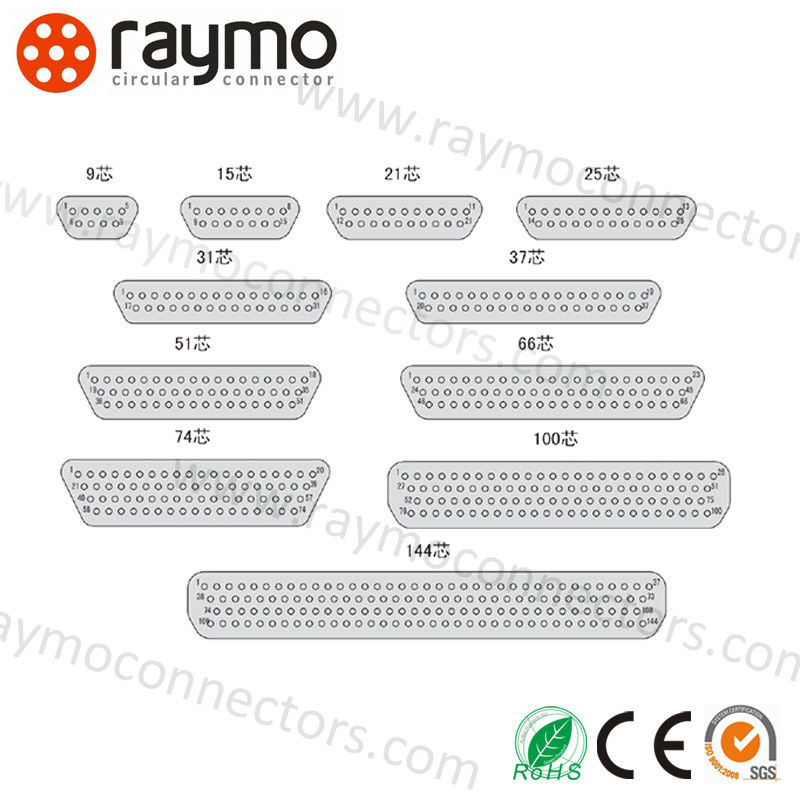

  • Διαθέσιμο σε εννέα διαμορφώσεις: 9, 15, 21, 25, 31, 37, 51, 74 και 100 ακίδες
  • Εμβαδόν διατομής καλωδίου συνδεδεμένο: 0,1-1,5 mm²
  • Διαθέτει εύκαμπτες ακίδες υψηλής πυκνότητας
  • Περιλαμβάνονται υποσυναρμολογήσεις κλειδώματος με τους συνδετήρες (μπορούν να παραλειφθούν κατόπιν αιτήματος)
Τεχνικές Παράμετροι
Κατηγορία Συνδετήρες micro-D σειράς MDM της ITT Cannon
Αριθμός εξαρτήματος J30J-25TJ
Τύπος Συνδετήρα Βύσμα
Προσανατολισμός Ερμητικό Τετράγωνο Φλάντζας
Τύπος Επαφής Αρσενικό Pin
Αριθμός Θέσεων 25
Τύπος Στήριξης Στήριξη Πάνελ
Τερματισμός Επαφής Κόλλημα
Βαθμός Προστασίας IP67
Προδιαγραφές Απόδοσης
Τάση Δοκιμής 600 Vac σε επίπεδο θάλασσας
150 Vac στα 70.000 πόδια (23410 μέτρα)
Ονομαστικό Ρεύμα 3 Amp
Αντίσταση Επαφής 8 milliohms μέγιστο στα 3 amps
10 milliohms μέγιστο στα 1 milliamp: ML-STD-202 Μέθοδος 307
Αντίσταση Μόνωσης 5000 megaohms ελάχιστο στα 500 Vdc
Μαγνητική Διαπερατότητα 2,0 μ (συνδετήρες χωρίς υλικό)
Θερμικό Κενό σύμφωνα με το NASA SP-R-0022 (μόνο για διαστημική κλάση)
Διάρκεια Ζωής Σύζευξης 500 κύκλοι ελάχιστο
Ψεκασμός Αλατιού 48 ώρες ML-STD-1344 Μέθοδος 1001 Συνθήκη Β
Εικόνες Προϊόντων

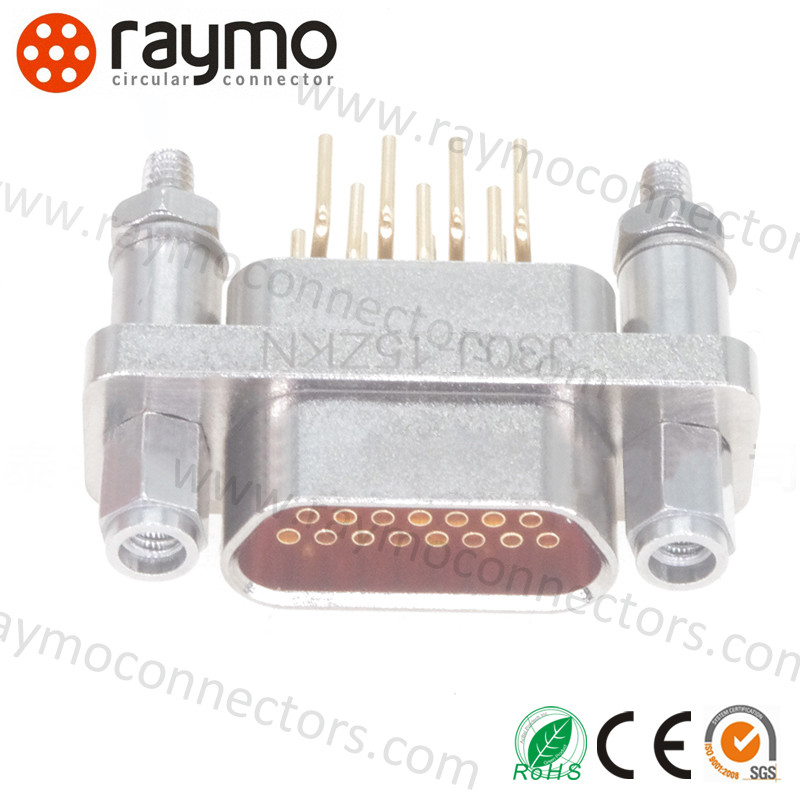

J30J Series Micro-D Connector - Front View J30J Series Micro-D Connector - Side View J30J Series Micro-D Connector - Close-up Detail
Τυπικές Εφαρμογές
  • Συστήματα αεροναυπηγικής
  • Εξοπλισμός ραντάρ
  • Πύραυλοι και συστήματα καθοδήγησης
  • Ιατρικός εξοπλισμός
  • Σαρωτές γραμμωτών κωδίκων
  • Εμπορική αεροναυπηγική
  • Συστήματα πλοήγησης
