Διάταξη J30J 21-Pin D83513 Micro-D Connector Plug IP67

J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67 J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: RAYMO
Πιστοποίηση: RoHS, Reach, SGS, ISO:9001-2015
Αριθμό μοντέλου: J30J-21TJ
Ποσότητα παραγγελίας min: 1 κομμάτι/κομμάτια
Τιμή: 2.99-14.99USD/piece
Συσκευασία λεπτομέρειες: Τσάντα & χαρτοκιβώτιο PE
Χρόνος παράδοσης: 7 ημέρες
Όροι πληρωμής: Western Union, T/T, , D/P, D/A, , L/C
Δυνατότητα προσφοράς: 5000 Τεμάχια/ Εβδομάδα
Επικοινωνήστε
Αντικατάστατο: Μικρο-D συνδέσεις της σειράς ITT Cannon MDM Πρότυπο: Δελτίο ΕΚΑΧ της 28ης Ιουλίου 2014.
Τύπος σύνδεσης: Βύσμα Τύπος επικοινωνίας: Άντρας καρφίτσα
Αριθμός θέσεων: 21 Η εξωτερική Shell: Αλουμίνιο
Υποπληθωρισμός: Υποδοχές micro-D της σειράς ITT Cannon MDM Πρότυπο: D83513
Επισημαίνω:

Μικρο-D αδιάβροχος σύνδεσμος ρεύματος

,

Αδιάβροχος σύνδεσμος ηλεκτρικής ενέργειας IP67

Συνδετήρας τροφοδοσίας αδιάβροχος IP67 σειράς J30J Micro-D Βιομηχανικό Πρότυπο 0.1-15 mm² Εμβαδόν Διατομής Καλωδίου
Προδιαγραφές Προϊόντος
Χαρακτηριστικό Τιμή
Υποκατάστατο Συνδετήρες micro-D σειράς MDM της ITT Cannon
Πρότυπο D83513
Τύπος Συνδετήρα Βύσμα
Τύπος Επαφής Αρσενικό Pin
Αριθμός Θέσεων 21
Εξωτερικό περίβλημα Αλουμίνιο
Επισκόπηση Προϊόντος

Η σειρά J30J της Raymo είναι μικροί συνδετήρες υψηλής πυκνότητας που χρησιμοποιούνται όπου συνήθως χρησιμοποιούνταν οι τυπικοί συνδετήρες d-sub, αλλά το μέγεθος και το βάρος είναι σημαντικά. Είναι ισοδύναμοι με τους συνδετήρες micro-D σειράς MDM D83513 της ITT Cannon.

Βασικά Χαρακτηριστικά
  • Αυτή η σειρά είναι ισοδύναμη με τη σειρά MDM των ΗΠΑ

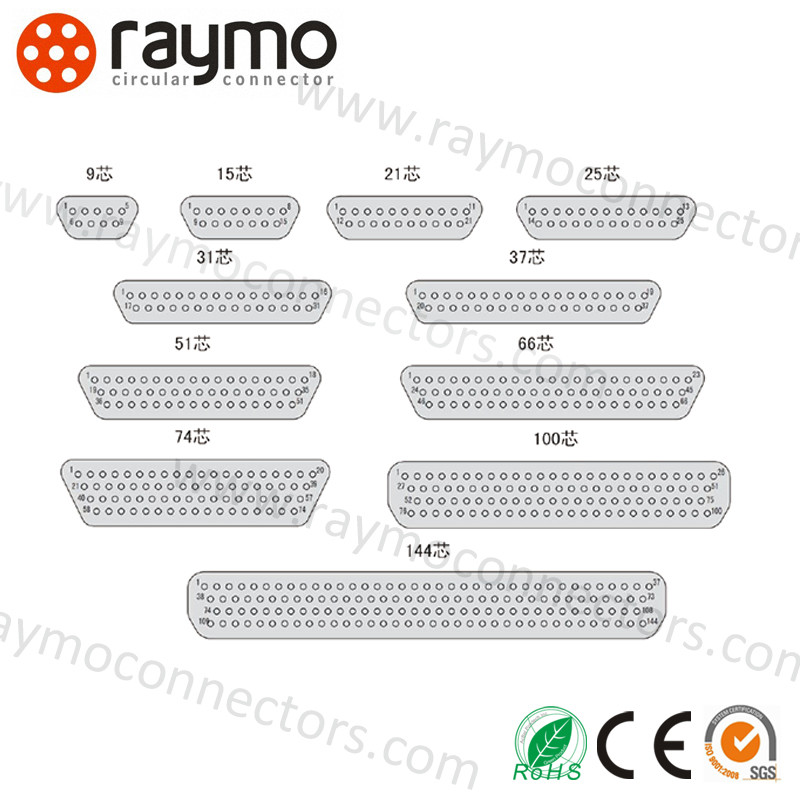

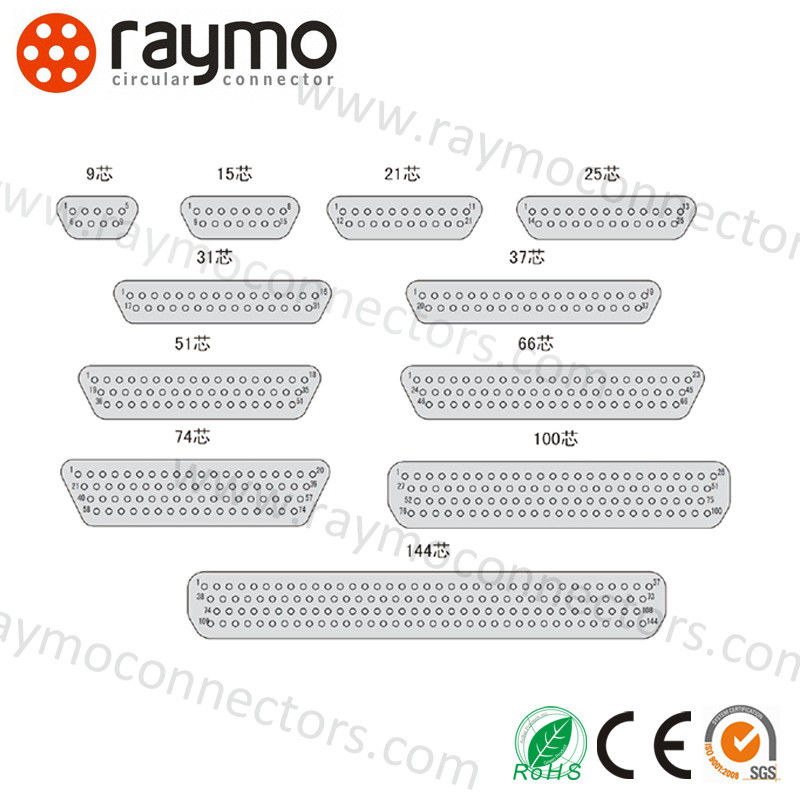

  • Διαθέσιμοι εννέα τύποι: 9, 15, 21, 25, 31, 37, 51, 74, 100 θέσεις
  • Εμβαδόν διατομής καλωδίου συνδεδεμένο: 0.1~15 mm²
  • Εύκαμπτα pins υψηλής πυκνότητας
  • Συμμορφώνεται με τις Τεχνικές Συνθήκες Συνδετήρων Ηλεκτρονικών Μικροσκοπικών Ορθογώνιων Σειράς J30 Q/Ln.J6-69-92
Λεπτομερείς Παράμετροι
Κατηγορία Συνδετήρες micro-D σειράς MDM της ITT Cannon
Αριθμός εξαρτήματος J30J-21TJ
Τύπος Συνδετήρα Βύσμα
Προσανατολισμός Ερμητικό Τετράγωνο Φλάντζας
Τύπος Επαφής Αρσενικό Pin
Αριθμός Θέσεων 21
Τύπος Στήριξης Στήριξη σε Πάνελ
Τερματισμός Επαφής Συγκόλληση
Βαθμός Προστασίας IP67
Τεχνική Απόδοση
Τάση Δοκιμής 600 Vac σε επίπεδο θάλασσας
150 Vac στα 70.000 πόδια (23410 μέτρα)
Ονομαστικό Ρεύμα 3 Amp
Αντίσταση Επαφής 8 milliohms μέγιστο στα 3 amps
10 milliohms μέγιστο στα 1 milliamp: ML-STD-202 Μέθοδος 307
Αντίσταση Μόνωσης 5000 megaohms ελάχιστο στα 500 Vdc
Μαγνητική Διαπερατότητα 2.0μ (συνδετήρες χωρίς υλικό)
Θερμικό Κενό σύμφωνα με το NASA SP-R-0022 (μόνο για διαστημική κλάση)
Διάρκεια Ζωής Σύζευξης 500 κύκλοι ελάχιστο
Ψεκασμός Αλατιού 48 ώρες ML-STD-1344 Μέθοδος 1001 Συνθήκη Β
Εικόνες Προϊόντος

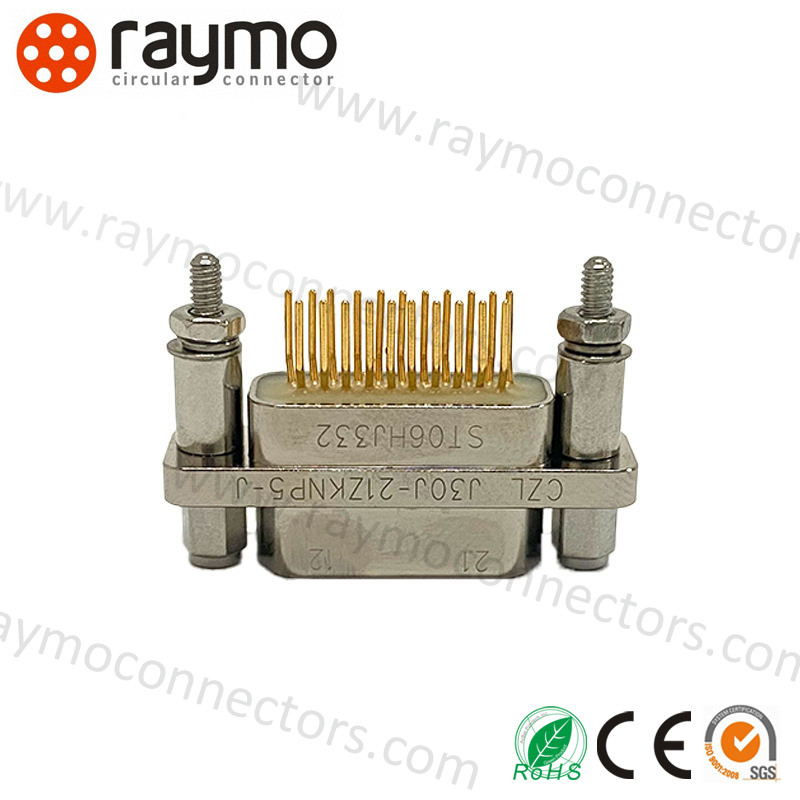

J30J Series Micro-D Connector front view J30J Series Micro-D Connector side view J30J Series Micro-D Connector close-up
Εφαρμογές
  • Αεροηλεκτρονική, ραντάρ
  • Συστήματα πυραύλων και καθοδήγησης
  • Ιατρικός Εξοπλισμός
  • Φορητός Εξοπλισμός Δοκιμών
  • Δορυφόροι
  • Ρομποτική
  • Γεωφυσικός Εξοπλισμός
