Υψηλής απόδοσης αδιάβροχοι σύνδεσμοι σειράς J30J Micro-D MIL-Spec DΕπιστολή
Η σειρά Raymo J30J είναι μικρές συνδέσεις υψηλής πυκνότητας που χρησιμοποιούνται εκεί όπου συνήθως χρησιμοποιούνταν οι τυπικές συνδέσεις d-sub, αλλά το μέγεθος και το βάρος προκαλούν ανησυχία.
Είναι ισοδύναμος με τους μικρο-D συνδέσμους της σειράς MIL-DTL-83513 της ITT Cannon MDM.
Υψηλής απόδοσης αδιάβροχοι σύνδεσμοι σειράς J30J Micro-D MIL-Specκύρια χαρακτηριστικά:
-
Η σειρά αυτή είναι ισοδύναμη με την σειρά MDM των ΗΠΑ.
-

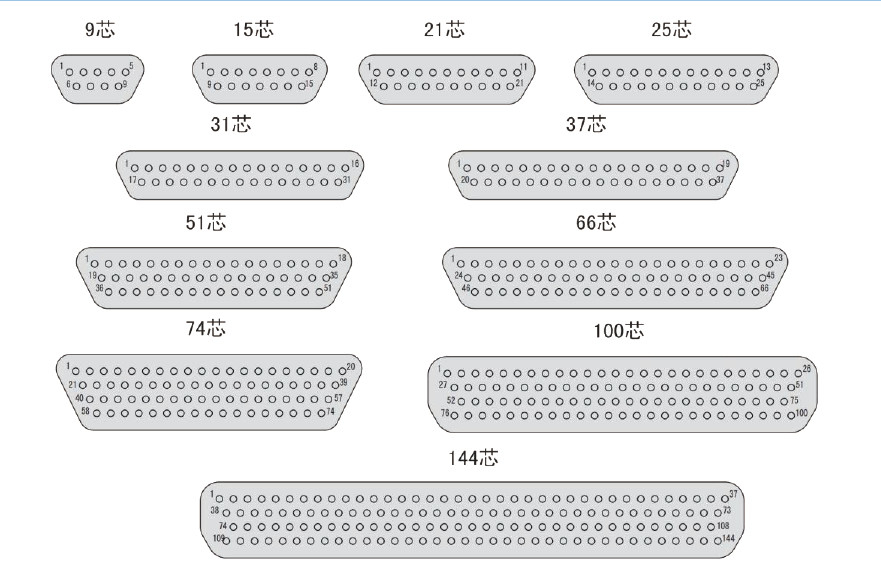

Εννιά είδη:9, 15, 21, 25, 31, 37, 51, 74, 100·
-
Περιοχή διατομής συσσωματωμένου καλωδίου: 0,115 mm2;
-
Η σειρά αυτή χρησιμοποιεί εύκαμπτες καρφίτσες υψηλής πυκνότητας.
-
Ακολουθούν τις απαιτήσεις της GJB2446 ′′Πολωμένο κέλυφος, μικρομικροειδής ορθογώνια ηλεκτρική σύνδεση γενικής προδιαγραφής′′ (ισοδύναμη με το MIL-C-83513) ·
Υψηλής απόδοσης αδιάβροχοι σύνδεσμοι σειράς J30J Micro-D MIL-SpecΠαράμετρος
|
Κατηγορία
|
Μικρο-D συνδέσεις της σειράς ITT Cannon MDM
|
|
Αριθμός τμήματος
|
J30J-15TJ
|
|
Τύπος συνδέσμου
|
Κύλινδρο
|
|
Προσανατολισμός
|
Ερμητική τετραγωνική φλέγγη
|
|
Τύπος επαφής
|
Άντρας καρφίτσα
|
|
Αριθμός θέσεων
|
15
|
|
Τύπος στερέωσης
|
Εφοδιασμός με πίνακα
|
|
Τερματισμός επαφής
|
Συναρμολόγηση
|
|
Αξιολόγηση προστασίας
|
Διάκριση IP67
|
Υψηλής απόδοσης αδιάβροχοι σύνδεσμοι σειράς J30J Micro-D MIL-Specτεχνικές επιδόσεις
|
Δοκιμαστική τάση
|
600 Βακτόνη
150 Vac σε 70.000 πόδια (23410 μέτρα)
|
|
Τρέχουσα αξιολόγηση
|
3 Ampo
|
|
Αντίσταση επαφής
|
¥8 εκατομμυρίων Ωμ μέγιστο σε 3 αμπεριαλούς
10 εκατ. ωρών κατ' ανώτατο όριο σε 1 εκατ. αμπέρ: ML-STD-202 μέθοδος 307
|
|
Αντίσταση μόνωσης
|
5000 megaohms τουλάχιστον σε 500 Vdo
|
|
Μαγνητική διαπερατότητα
|
2.0μ ((συνδέσεις λιγότερο υλικό)
|
|
Θερμικό κενό
|
σύμφωνα με την NASA SP-R-0022 (μόνο διαστημική κατηγορία)
|
|
Ζωή ζευγαρώματος
|
500 κύκλοι τουλάχιστον
|
|
Σπρέι αλατιού
|
48 ώρες ML-STD-1344 Μέθοδος 1001 Όρος Β
|

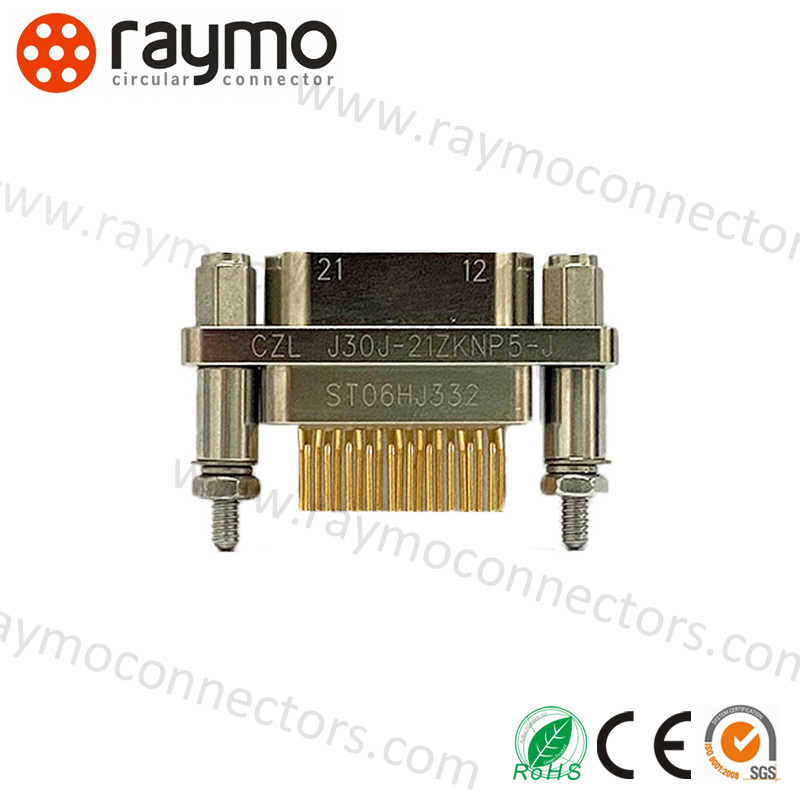

Υψηλής απόδοσης αδιάβροχοι σύνδεσμοι σειράς J30J Micro-D MIL-Specεικόνες
Υψηλής απόδοσης αδιάβροχοι σύνδεσμοι σειράς J30J Micro-D MIL-SpecΕφαρμογή
* Αερομηχανή, ραντάρ
* Πυραύλοι και συστήματα καθοδήγησης
* Συστήματα τηλεπικοινωνιών
* Συστήματα πλοήγησης
* Κέντρα έρευνας
